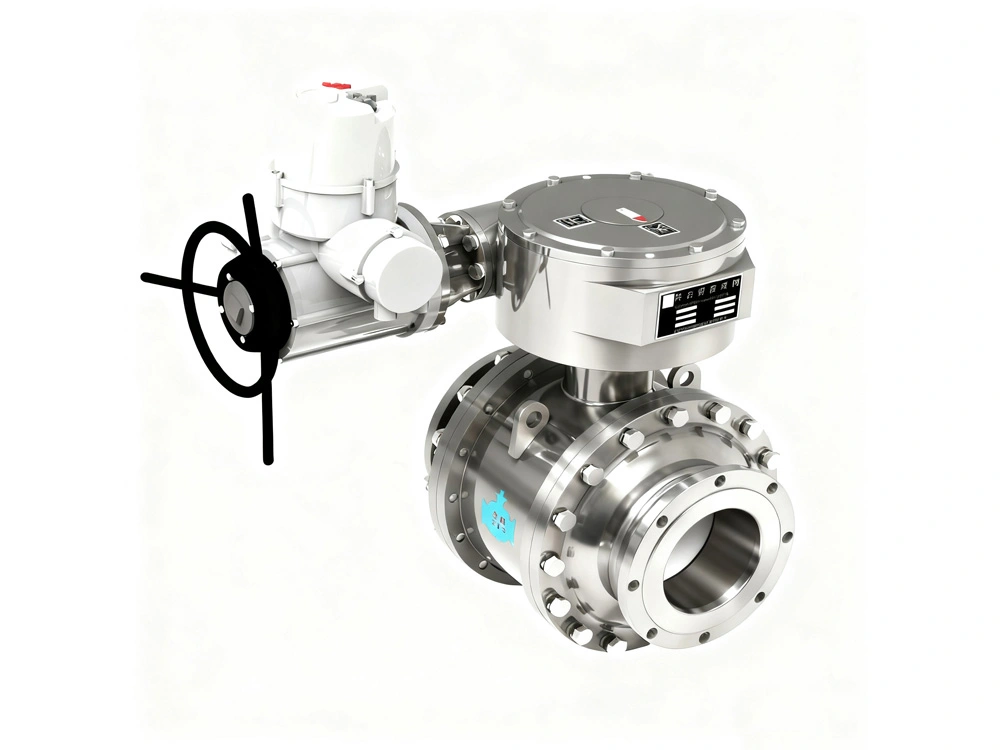

Válvula de bola de gran diámetro de 2 vías (Válvula de acero inoxidable de 80-800mm)
- Diámetro nominal: 80～800mm
- Clasificación de presión: 1.0～20.0 MPa
- Extremos bridados: GB/T 9124, ANSI B16.5
- Fluidos compatibles: Agua, vapor, aceite, lodos, medios corrosivos y de grado alimentario, etc.
- Temperatura de operación: -40 a 120℃
- Método de accionamiento: Manual, eléctrico, neumático, hidráulico
- Inspección y pruebas: GB/T 13927, API 598
- Tratamiento superficial: Decapado, pasivado, pulido (o según los requisitos del cliente)
| Cuerpo/Bonete o tapa | 304, 304L, 316, 316L |
| Bola | 1Cr18Ni9Ti |
| Vástago | 304, 304L |
| Junta | Elastómero a base de PTMEG o FKM |
Las válvulas de bola de 2 vías de acero inoxidable de gran diámetro están diseñadas para controlar de forma segura y eficiente el flujo de grandes volúmenes de fluidos en aplicaciones de alta presión y condiciones corrosivas. Fabricadas con materiales de acero inoxidable seleccionados según los requisitos de cada proyecto, ofrecen un excelente sellado, alta resistencia a la corrosión y una larga vida útil incluso en entornos industriales exigentes. Son una solución ideal para los sectores petroquímico, carboquímico, energético, tratamiento de aguas, protección ambiental, metalurgia, fabricación de papel, construcción naval, industria alimentaria, farmacéutica y de nuevos materiales, donde se requiere un rendimiento fiable y un funcionamiento continuo.

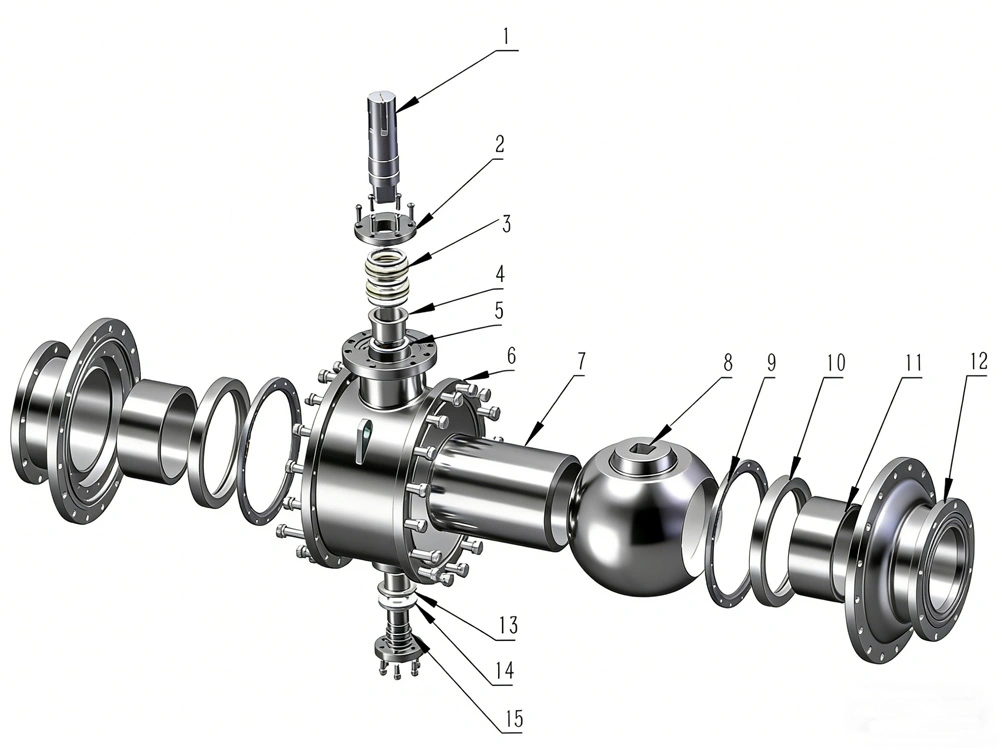

| No. | Componente | Cantidad |
| 1 | Vástago superior | 1 |
| 2 | Prensaestopas del vástago | 1 |
| 3 | Sello del vástago | 2 |
| 4 | Buje superior del vástago | 1 |
| 5 | Arandela de empuje superior | 1 |
| 6 | Cuerpo | 1 |
| 7 | Casquillo de bolas | 1 |
| 8 | Bola | 1 |
| 9 | Anillo de retención | 2 |
| 10 | Junta | 2 |
| 11 | Buje del bonete | 2 |
| 12 | Bonete o tapa | 2 |
| 13 | Buje inferior del vástago | 1 |
| 14 | Arandela de empuje inferior | 1 |
| 15 | Vástago inferior | 1 |

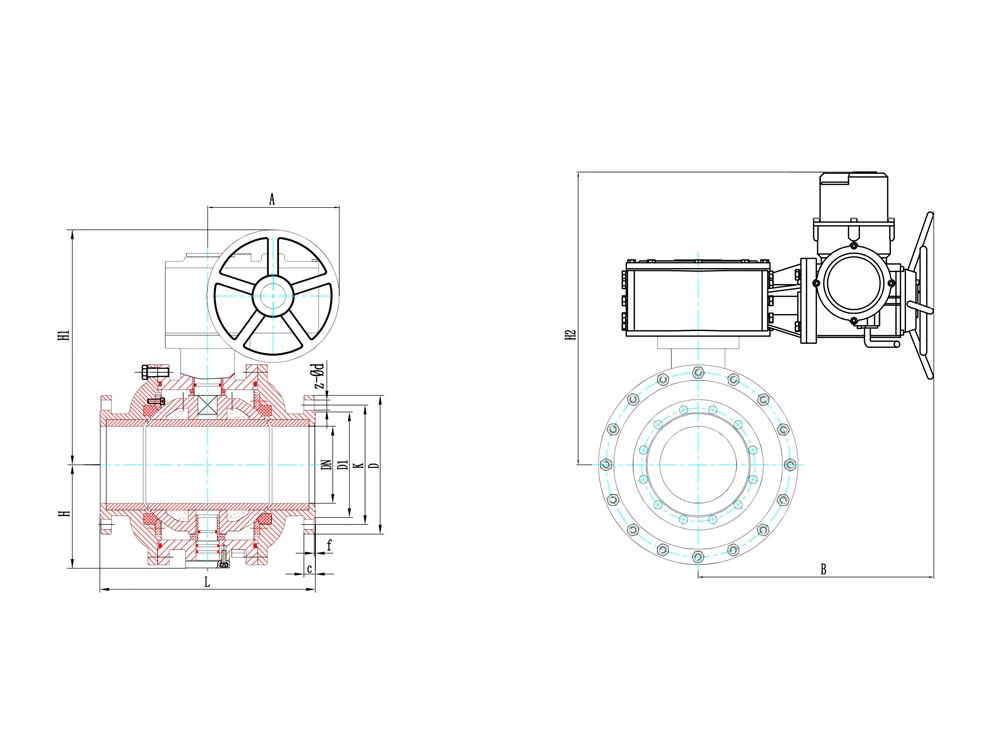

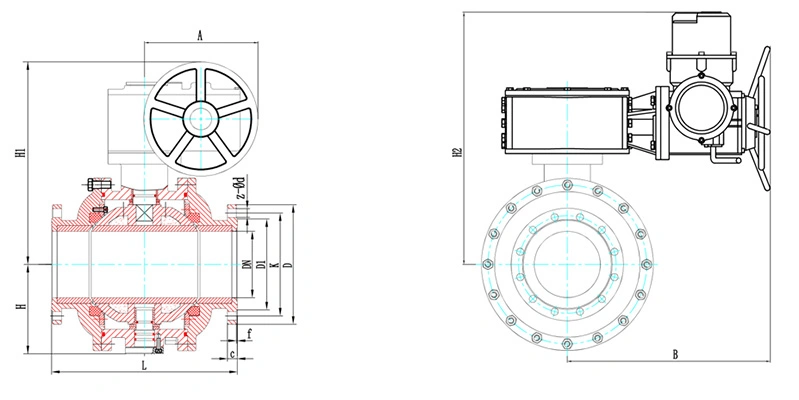

Nota: Las válvulas de bola eléctricas y manuales comparten prácticamente todas las mismas dimensiones, a excepción de H1, H2, A y B, que varían según el tipo de accionamiento.
| Tamaño | L | H | H1 | H2 | A | B | D | K | D1 | c | f | Z-Ød | ||
| L | S | |||||||||||||
| DN | NPS | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm |
| 100 | 4" | 370 | 370 | 150 | 536 | 502 | 300 | 478 | 220 | 180 | 156 | 21 | 3 | 8-Ø18 |
| 125 | 5" | 390 | 380 | 150 | 536 | 502 | 300 | 478 | 250 | 210 | 184 | 21 | 3 | 8-Ø18 |
| 150 | 6" | 440 | 440 | 165 | 551 | 517 | 300 | 478 | 285 | 240 | 211 | 21 | 3 | 8-Ø22 |
| 175 | 7" | 500 | 460 | 180 | 658 | 532 | 413 | 478 | 315 | 270 | 240 | 21 | 3 | 8-Ø22 |
| 200 | 8" | 540 | 490 | 225 | 698 | 670 | 413 | 616 | 340 | 295 | 266 | 25 | 3 | 8-Ø22 |
| 225 | 9" | 560 | 526 | 243 | 716 | 688 | 413 | 616 | 370 | 325 | 295 | 26 | 3 | 8-Ø22 |
| 250 | 10" | 610 | 516 | 243 | 729 | 688 | 413 | 616 | 395 | 350 | 319 | 26 | 3 | 12-Ø22 |
| 300 | 12" | 620 | 520 | 255 | 824 | 700 | 564 | 616 | 445 | 400 | 370 | 29 | 4 | 12-Ø22 |
| 350 | 14" | 690 | 600 | 285 | 854 | 759 | 564 | 685 | 505 | 460 | 429 | 29 | 4 | 16-Ø22 |
| 400 | 16" | 764 | 670 | 335 | 1009 | 811 | 698 | 685 | 565 | 515 | 480 | 32 | 4 | 16-Ø26 |
| 450 | 18" | 818 | 740 | 375 | 1049 | 851 | 698 | 685 | 615 | 565 | 530 | 34 | 4 | 20-Ø26 |
| 500 | 20" | 920 | 870 | 433 | 1176 | 964 | 853 | 855 | 670 | 620 | 582 | 34 | 4 | 20-Ø26 |
| 600 | 24" | 950 | 950 | 480 | 1216 | 1004 | 853 | 855 | 780 | 725 | 682 | 37 | 5 | 20-Ø30 |
| 700 | 28" | 1280 | 1280 | 628 | 1401 | 1712 | 1150 | 1625 | 895 | 840 | 794 | 40 | 5 | 24-Ø30 |
| Tamaño | L | H | H1 | H2 | A | B | D | K | D1 | c | f | Z-Ød | ||
| L | S | |||||||||||||
| DN | NPS | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm |
| 100 | 4" | 370 | 370 | 150 | 536 | 502 | 300 | 478 | 220 | 180 | 156 | 21 | 3 | 8-Ø18 |
| 125 | 5" | 390 | 380 | 150 | 536 | 502 | 300 | 478 | 250 | 210 | 184 | 21 | 3 | 8-Ø18 |
| 150 | 6" | 440 | 440 | 165 | 551 | 517 | 300 | 478 | 285 | 240 | 211 | 21 | 3 | 8-Ø22 |
| 175 | 7" | 500 | 460 | 180 | 658 | 532 | 413 | 478 | 315 | 270 | 240 | 21 | 3 | 8-Ø22 |
| 200 | 8" | 540 | 490 | 225 | 698 | 670 | 413 | 616 | 340 | 295 | 266 | 25 | 3 | 12-Ø22 |
| 225 | 9" | 560 | 526 | 243 | 716 | 688 | 413 | 616 | 370 | 325 | 295 | 26 | 3 | 12-Ø22 |
| 250 | 10" | 610 | 516 | 243 | 729 | 688 | 413 | 616 | 405 | 355 | 319 | 26 | 3 | 12-Ø26 |
| 300 | 12" | 620 | 520 | 255 | 824 | 700 | 564 | 616 | 460 | 410 | 370 | 29 | 4 | 12-Ø26 |
| 350 | 14" | 690 | 600 | 285 | 854 | 759 | 564 | 685 | 520 | 470 | 429 | 29 | 4 | 16-Ø26 |
| 400 | 16" | 764 | 670 | 335 | 1009 | 811 | 698 | 685 | 580 | 525 | 480 | 32 | 4 | 16-Ø30 |
| 450 | 18" | 818 | 740 | 375 | 1049 | 851 | 698 | 685 | 640 | 585 | 548 | 34 | 4 | 20-Ø30 |
| 500 | 20" | 920 | 870 | 433 | 1176 | 964 | 853 | 855 | 715 | 650 | 609 | 34 | 4 | 20-Ø33 |
| 600 | 24" | 950 | 950 | 480 | 1216 | 1004 | 853 | 855 | 840 | 770 | 720 | 47 | 5 | 20-Ø36 |
| 700 | 28" | 1280 | 1280 | 628 | 1401 | 1712 | 1150 | 1625 | 910 | 840 | 794 | 50 | 5 | 24-Ø36 |
| Tamaño | L | H | H1 | H2 | A | B | D | K | D1 | c | f | Z-Ød | ||
| L | S | |||||||||||||
| DN | NPS | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm |
| 100 | 4" | 370 | 370 | 150 | 536 | 502 | 300 | 478 | 235 | 190 | 156 | 22 | 3 | 8-Ø22 |
| 125 | 5" | 390 | 380 | 150 | 536 | 502 | 300 | 478 | 270 | 220 | 184 | 22 | 3 | 8-Ø26 |
| 150 | 6" | 440 | 440 | 165 | 551 | 517 | 300 | 478 | 300 | 250 | 211 | 24 | 3 | 8-Ø26 |
| 175 | 7" | 500 | 460 | 180 | 658 | 532 | 413 | 478 | 330 | 280 | 248 | 24 | 3 | 12-Ø26 |
| 200 | 8" | 540 | 490 | 225 | 698 | 670 | 413 | 616 | 360 | 310 | 274 | 26 | 3 | 12-Ø26 |
| 225 | 9" | 560 | 526 | 243 | 716 | 688 | 413 | 616 | 395 | 340 | 302 | 28 | 3 | 12-Ø30 |
| 250 | 10" | 610 | 516 | 243 | 729 | 688 | 413 | 616 | 425 | 370 | 330 | 28 | 3 | 12-Ø30 |
| 300 | 12" | 620 | 520 | 255 | 824 | 700 | 564 | 616 | 485 | 430 | 389 | 32 | 4 | 16-Ø30 |
| 350 | 14" | 690 | 600 | 285 | 854 | 759 | 564 | 685 | 555 | 490 | 448 | 35 | 4 | 16-Ø33 |
| 400 | 16" | 764 | 670 | 335 | 1009 | 811 | 698 | 685 | 620 | 550 | 503 | 38 | 4 | 16-Ø36 |
| 450 | 18" | 818 | 740 | 375 | 1049 | 851 | 698 | 685 | 670 | 600 | 548 | 38 | 4 | 20-Ø36 |
| 500 | 20" | 920 | 870 | 433 | 1176 | 964 | 853 | 855 | 730 | 660 | 609 | 42 | 4 | 20-Ø36 |
| 600 | 24" | 950 | 950 | 480 | 1216 | 1004 | 853 | 855 | 845 | 770 | 720 | 52 | 5 | 20-Ø39 |
| 700 | 28" | 1280 | 1280 | 628 | 1401 | 1712 | 1150 | 1625 | 960 | 875 | 820 | 60 | 5 | 24-Ø42 |
| Tamaño | L | H | H1 | H2 | A | B | D | K | D1 | c | f | Z-Ød | ||
| L | S | |||||||||||||
| DN | NPS | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm |
| 100 | 4" | 386 | 150 | 536 | 502 | 300 | 478 | 235 | 190 | 156 | 24 | 3 | 8-Ø22 | |
| 125 | 5" | 390 | 150 | 536 | 502 | 300 | 478 | 270 | 220 | 184 | 26 | 3 | 8-Ø26 | |
| 150 | 6" | 470 | 165 | 551 | 517 | 300 | 478 | 300 | 250 | 211 | 28 | 3 | 8-Ø26 | |
| 175 | 7" | 500 | 470 | 180 | 658 | 532 | 413 | 478 | 350 | 295 | 258 | 28 | 3 | 12-Ø30 |
| 200 | 8" | 540 | 520 | 225 | 698 | 670 | 413 | 616 | 375 | 320 | 284 | 33 | 3 | 12-Ø30 |
| 225 | 9" | 560 | 542 | 243 | 716 | 688 | 413 | 616 | 420 | 355 | 315 | 33 | 3 | 12-Ø33 |
| 250 | 10" | 610 | 546 | 243 | 729 | 688 | 413 | 616 | 450 | 385 | 345 | 33 | 3 | 12-Ø33 |
| 300 | 12" | 620 | 586 | 255 | 824 | 700 | 564 | 685 | 515 | 450 | 409 | 39 | 4 | 16-Ø33 |
| 350 | 14" | 690 | 650 | 285 | 854 | 759 | 564 | 685 | 580 | 510 | 465 | 39 | 4 | 16-Ø36 |
| 500 | 20" | 764 | 710 | 335 | 1009 | 811 | 698 | 685 | 755 | 670 | 615 | 50 | 4 | 20-Ø42 |
| 600 | 24" | 980 | 538 | 1302 | 1115 | 987 | 993 | 890 | 795 | 735 | 65 | 5 | 20-Ø48 | |
| Tamaño | L | H | H1 | H2 | A | B | D | K | D1 | c | f | Z-Ød | ||
| L | S | |||||||||||||
| DN | NPS | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm |
| 100 | 4" | 386 | 386 | 150 | 536 | 502 | 300 | 478 | 250 | 200 | 168 | 28 | 3 | 8-Ø26 |
| 125 | 5" | 390 | 390 | 150 | 536 | 502 | 300 | 478 | 295 | 240 | 202 | 28 | 3 | 8-Ø30 |
| 150 | 6" | 470 | 470 | 165 | 551 | 517 | 300 | 478 | 345 | 280 | 240 | 30 | 3 | 8-Ø33 |
| 175 | 7" | 500 | 470 | 180 | 658 | 532 | 413 | 478 | 375 | 310 | 270 | 30 | 3 | 12-Ø33 |
| 200 | 8" | 540 | 520 | 225 | 698 | 670 | 413 | 616 | 415 | 345 | 300 | 35 | 3 | 12-Ø36 |
| 225 | 9" | 560 | 542 | 243 | 716 | 688 | 413 | 616 | 440 | 370 | 325 | 35 | 3 | 12-Ø36 |
| 250 | 10" | 610 | 546 | 243 | 729 | 688 | 413 | 616 | 470 | 400 | 352 | 38 | 3 | 12-Ø36 |
| 300 | 12" | 620 | 586 | 255 | 824 | 700 | 564 | 685 | 530 | 460 | 412 | 42 | 4 | 16-Ø36 |
| 350 | 14" | 690 | 650 | 285 | 854 | 759 | 564 | 685 | 600 | 525 | 475 | 46 | 4 | 16-Ø39 |
| Tamaño | L | H | H1 | H2 | A | B | D | K | D1 | Z-Ød | |
| DN | NPS | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm |
| 100 | 4" | 400 | 173 | 651 | 617 | 381 | 539 | 265 | 210 | 156 | 8-Ø30 |
| 125 | 5" | 450 | 193 | 671 | 637 | 381 | 539 | 315 | 250 | 184 | 8-Ø33 |
| 150 | 6" | 500 | 218 | 691 | 667 | 381 | 539 | 355 | 290 | 211 | 12-Ø33 |
| 200 | 8" | 540 | 243 | 716 | 745 | 381 | 685 | 430 | 360 | 284 | 12-Ø36 |
| 250 | 10" | 610 | 318 | 904 | 809 | 564 | 685 | 505 | 430 | 345 | 12-Ø39 |
| 300 | 12" | 690 | 343 | 974 | 913 | 564 | 855 | 585 | 500 | 409 | 16-Ø42 |
| 350 | 14" | 760 | 393 | 1034 | 933 | 644 | 855 | 655 | 560 | 465 | 16-Ø48 |
Notas
- Las especificaciones de las válvulas que aparecen en las tablas anteriores son solo de referencia.
- Las especificaciones y los datos técnicos del producto pueden variar debido a mejoras o actualizaciones; por favor, contáctenos para obtener la información más reciente.
- Las válvulas pueden personalizarse según los requisitos del cliente.
