Modelo: NZ

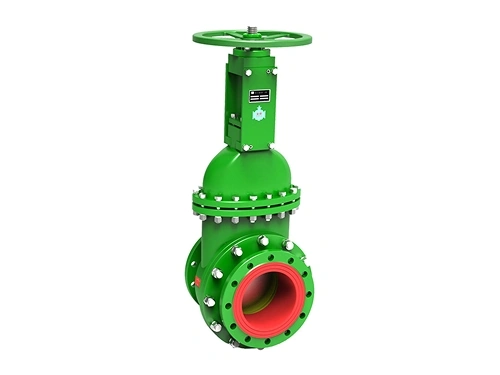

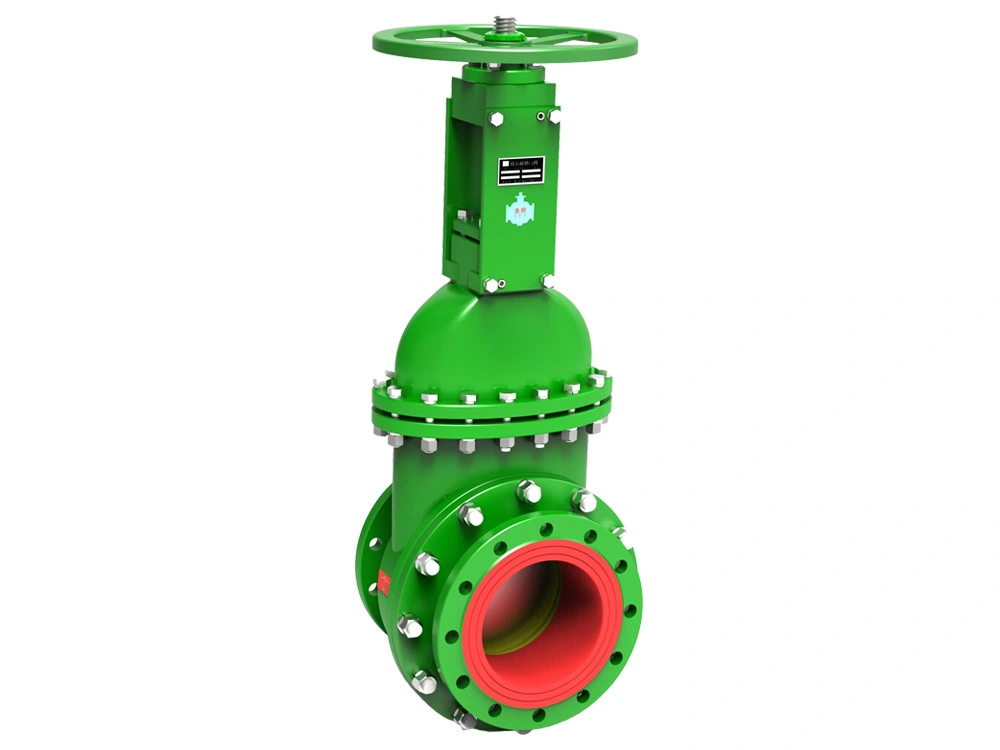

Válvula de compuerta resistente al desgaste con revestimiento de basalto fundido (Válvula de gran diámetro revestida de basalto fundido, 80-500mm)

• Diámetro nominal: DN80-DN500
• Clasificación de presión: PN1.0-PN25 MPa
• Extremos bridados: GB/T 9124, ANSI B16.5
• Fluido adecuado: Lodos
• Temperatura de operación: -40 a 120°C

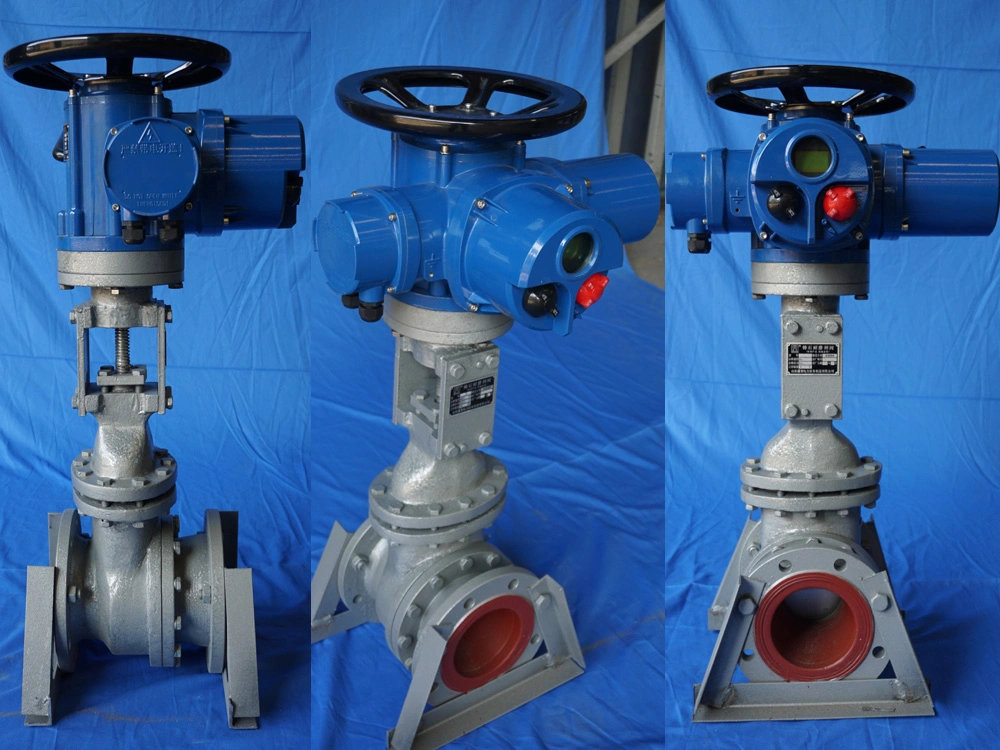

• Método de accionamiento: Manual, eléctrico, neumático, hidráulico
• Inspección y pruebas: GB/T 13927, API 598

La válvula de compuerta resistente al desgaste con revestimiento de basalto fundido está diseñada para aplicaciones con lodos, cenizas y otros fluidos altamente abrasivos, donde las válvulas convencionales suelen sufrir un desgaste acelerado y frecuentes tareas de mantenimiento. Su construcción robusta, con cuerpo de acero fundido y compuerta fabricada en acero inoxidable o aleaciones resistentes al desgaste, garantiza un funcionamiento fiable incluso en los entornos industriales más exigentes.
El principal elemento diferenciador de esta válvula es su revestimiento interno de basalto fundido, instalado en el canal de flujo y en las superficies de sellado, que proporciona una protección excepcional frente a la abrasión y prolonga significativamente la vida útil del equipo. Gracias a las propiedades del basalto fundido, la válvula ofrece una resistencia al desgaste muy superior a la de los materiales metálicos convencionales, reduciendo las paradas por mantenimiento y los costos operativos en sistemas de transporte de lodos y materiales abrasivos. Esta solución es ideal para aplicaciones en minería, generación de energía, procesamiento de minerales y otras industrias donde la fiabilidad, la durabilidad y el rendimiento continuo son fundamentales.

Las válvulas de compuerta resistentes al desgaste, fabricadas en basalto fundido, se utilizan ampliamente en la generación de energía térmica, la minería, la metalurgia, el procesamiento químico y otras industrias que manejan materiales abrasivos. En los sistemas de manejo de cenizas de las centrales térmicas, estas válvulas controlan el transporte de lechadas de ceniza y escoria en condiciones de desgaste continuo. Asimismo, se instalan frecuentemente en tuberías de transporte de relaves y lechadas en operaciones mineras para garantizar un transporte fiable del material y reducir las paradas operativas causadas por el desgaste.

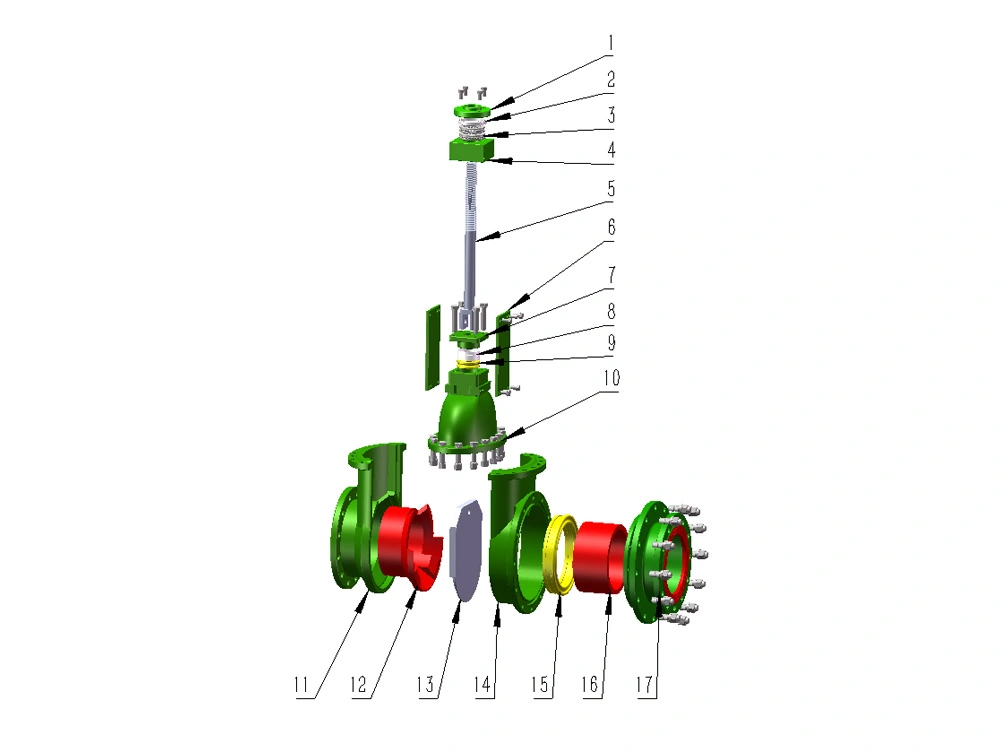

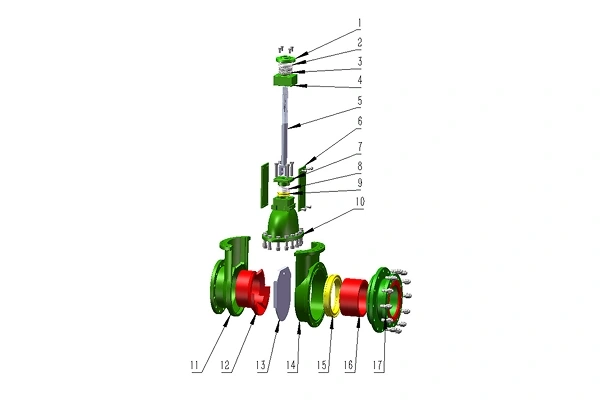

No.	Componente	Material	Cantidad
1	Brida de conexión	WCB	1
2	Rodamiento rígido de bolas		1
3	Rodamiento axial de bolas de único efecto		2
4	Carcasa del rodamiento	WCB	1
5	Vástago	45#	1
6	Compuerta	45#	1
7	Placa de soporte	Q235	2
8	Prensaestopas	WCB	1
9	Cubierta para prensaestopas 10×10mm		1
10	Cuerpo	WCB	1
11	Manguito de desgaste	WCB	1

PN1.0MPa

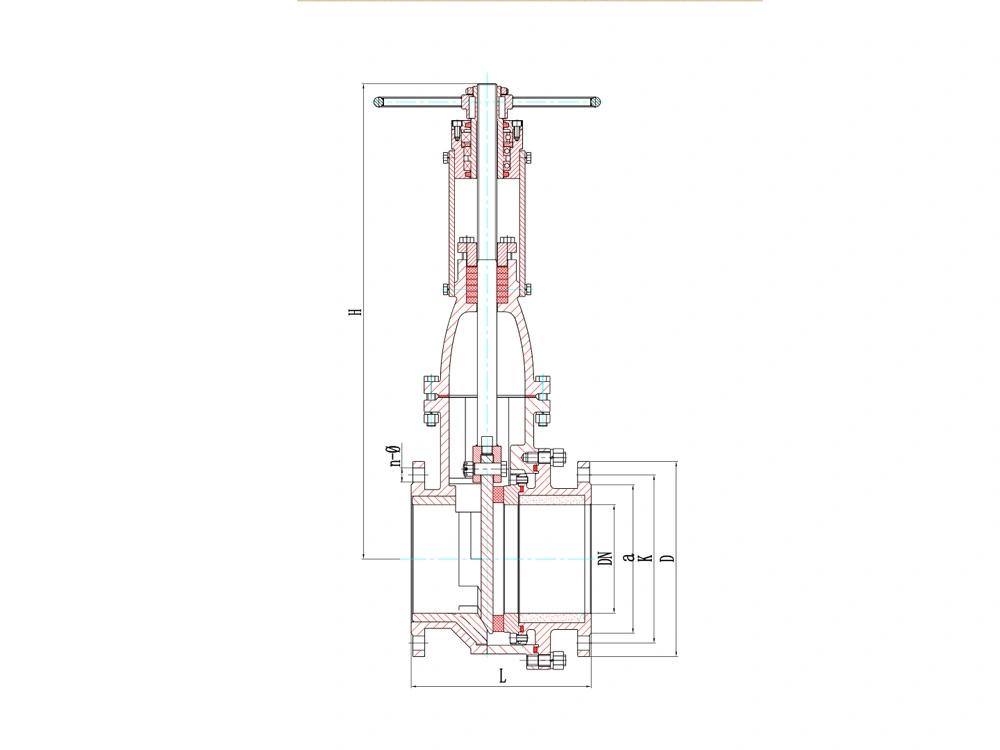

Tamaño		L		D	K	n-Ø	a	H
								De accionamiento eléctrico	De accionamiento manual
DN	NPS	mm		mm	mm	mm	mm	mm	mm
65	2 1/2"	170		185	145	4-18	118	660	380
80	3"	189		200	160	8-18	132	690	420
100	4"	231		220	180	8-18	156	800	510
125	5"	251		250	210	8-18	184	870	580
150	6"	274		285	240	8-22	211	1040	730
175	7"	332		315	270	8-22	240	1120	800
200	8"	332		340	295	8-22	266	1190	870
225	9"	374		370	325	8-22	295	1350	1050
250	10"	374		395	350	12-22	319	1520	1120
300	12"	406		445	400	12-22	370	1580	1180
350	14"	425	450	505	460	16-22	429	1720	1330
400	16"	490		565	515	16-26	480	1910	1470
450	18"	560	546	615	565	20-26	530	2080	1630
500	20"	600		670	620	20-26	582	2280	1750
600	24"	700		780	725	20-30	682	2750	2200
700	28"	800		895	840	24-30	794	3590	2900

PN1.6MPa

Tamaño		L		D	K	n-Ø	a	H
								De accionamiento eléctrico	De accionamiento manual
DN	NPS	mm		mm	mm	mm	mm	mm	mm
65	2 1/2"	170		185	145	4-18	118	660	380
80	3"	189		200	160	8-18	132	690	420
100	4"	231		220	180	8-18	156	800	510
125	5"	251		250	210	8-18	184	870	580
150	6"	274		285	240	8-22	211	1040	730
175	7"	332		315	270	8-22	240	1120	800
200	8"	332		340	295	12-22	266	1190	870
225	9"	374		370	325	12-22	295	1350	1050
250	10"	374		405	355	12-26	319	1520	1120
300	12"	406		460	410	12-26	370	1580	1180
350	14"	425	450	520	470	16-26	429	1720	1330
400	16"	490		580	525	16-30	480	1910	1470
450	18"	560	546	640	585	20-30	548	2080	1630
500	20"	600		715	650	20-33	609	2280	1750
600	24"	700		840	770	20-36	720	2750	2200
700	28"	800		910	840	24-36	794	3590	2900

PN2.5MPa

Tamaño		L		D	K	n-Ø	a	H
								De accionamiento eléctrico	De accionamiento manual
DN	NPS	mm		mm	mm	mm	mm	mm	mm
65	2 1/2"	170		185	145	8-18	118	660	380
80	3"	189		200	160	8-18	132	690	420
100	4"	231		235	190	8-22	156	800	510
125	5"	251		270	220	8-26	184	870	580
150	6"	274		300	250	8-26	211	1040	730
175	7"	332		330	280	12-26	248	1120	800
200	8"	332		360	310	12-26	274	1190	870
125	9"	374		395	340	12-30	302	1350	1050
250	10"	374		425	370	12-30	330	1520	1120
300	12"	406		485	430	16-30	389	1580	1180
350	14"	425	450	555	490	16-33	448	1720	1330
400	16"	490		620	550	16-36	503	1910	1470
450	18"	560	546	670	600	20-36	548	2080	1630
500	20"	600		730	660	20-36	609	2280	1750
600	24"	700		845	770	20-39	720	2750	2200
700	28"	800		960	875	24-42	820	3590	2900

PN4.0MPa

Tamaño		L	D	K	n-Ø	a	H
							De accionamiento eléctrico	De accionamiento manual
DN	NPS	mm	mm	mm	mm	mm	mm	mm
80	3"	244	200	160	8-18	132	740	420
100	4"	283	235	190	8-22	156	790	480
125	5"	314	270	220	8-26	184	860	530
150	6"	314	300	250	8-26	211	1060	660
175	7"	374	350	295	12-30	258	1150	750
200	8"	374	375	320	12-30	284	1150	750
225	9"	403	420	355	12-33	315	1320	930
250	10"	421	450	385	12-33	345	1320	930
300	12"	475	515	450	16-33	409	1580	1130
350	14"	518	580	510	16-36	465	1640	1190
400	16"	580	660	585	16-39	535	2080	1650
450	18"	650	685	610	20-39	560	2300	1800
500	20"	720	755	670	20-42	615	2450	2200
600	24"	800	890	795	20-48	735	2850	2400

PN6.3MPa

Tamaño		L	D	K	n-Ø	a	H
							De accionamiento eléctrico	De accionamiento manual
DN	NPS	mm	mm	mm	mm	mm	mm	mm
80	3"	244	215	170	8-22	140	740	420
100	4"	283	250	200	8-26	168	790	480
125	5"	314	295	240	8-30	202	860	530
150	6"	314	345	280	8-33	240	1060	660
175	7"	374	375	310	12-33	270	1150	750
200	8"	374	415	345	12-36	300	1150	750
225	9"	403	440	370	12-36	325	1320	930
250	10"	421	470	400	12-36	352	1320	930
300	12"	475	530	460	16-36	412	1580	1130
350	14"	518	600	525	16-39	475	1640	1190

Nota:
1. Los planos de las válvulas que se muestran son solo para referencia.
2. Las especificaciones del producto y los datos técnicos pueden variar debido a mejoras en el diseño o actualizaciones del producto. Por favor, contacte con nuestro equipo de ventas para obtener la información más reciente.
3. Se ofrecen diseños y especificaciones personalizados bajo pedido.
