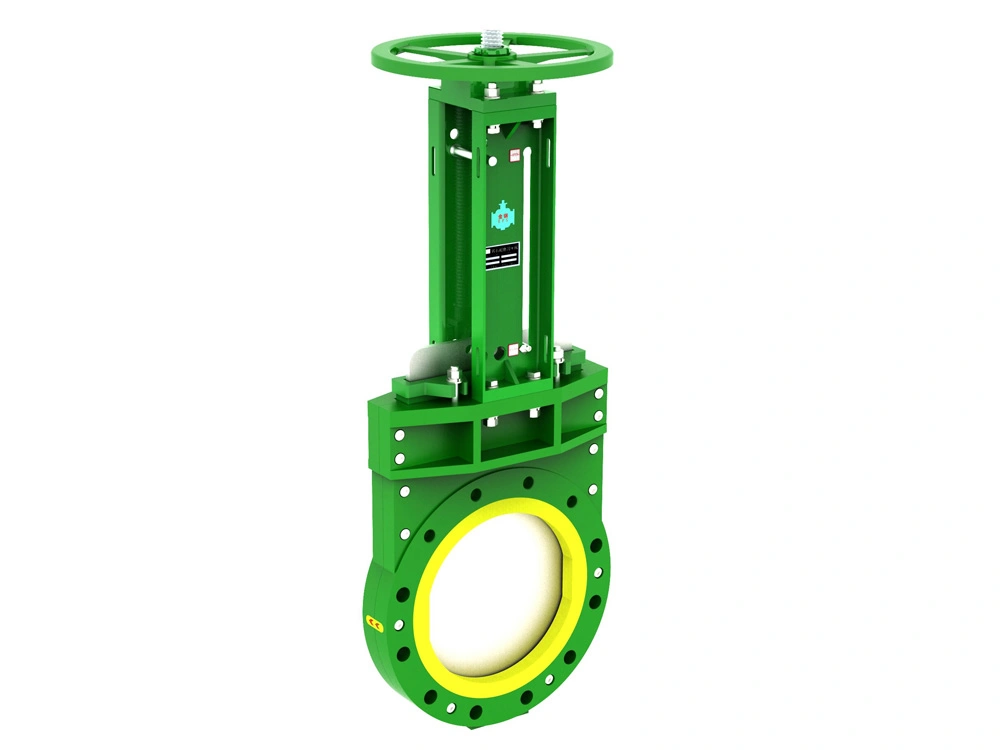

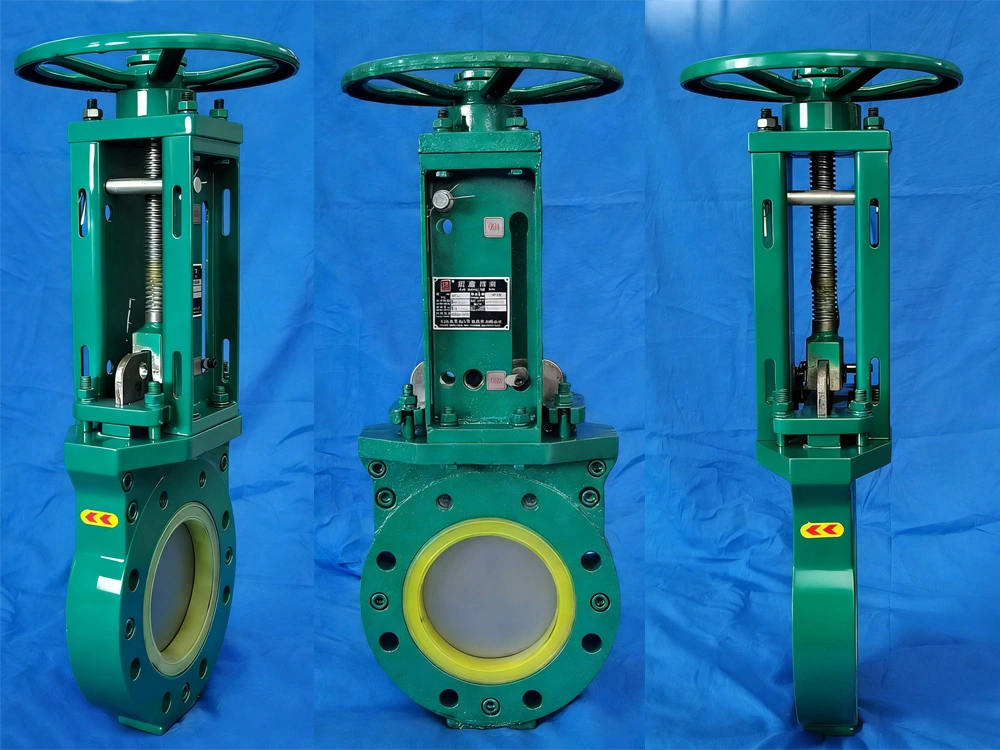

Válvula de guillotina resistente a la abrasión(Válvula para lodos, L 55-95mm)
- Diámetro nominal: DN80-DN500
- Clasificación de presión: PN1.0-PN2.5 MPa
- Extremos bridados: GB/T 9124, ANSI B16.5
- Fluido adecuado: Lodos
- Temperatura de operación: -40 a 120°C
- Método de accionamiento: Manual, eléctrico, neumático, hidráulico
- Inspección y pruebas: GB/T 13927, API 598
La válvula de guillotina resistente a la abrasión DZF-Z está diseñada para sistemas de transporte de lodos y otros medios altamente abrasivos, donde el desgaste, la acumulación de sedimentos, las fugas y las obstrucciones representan un desafío constante. Es una solución ideal para aplicaciones de minería, procesamiento de minerales, transporte y deshidratación de relaves, relleno de minas, manejo de cenizas, lavado de carbón, lechadas de cemento y tratamiento de lodos, proporcionando un funcionamiento seguro y continuo incluso en los entornos de trabajo más exigentes.
Fruto de la experiencia de SDPLDL en el desarrollo de válvulas para procesos mineros, la válvula serie DZF-Z incorpora un diseño estructural optimizado y un avanzado sistema de sellado que mejora significativamente la fiabilidad del equipo. Sus componentes de alta resistencia al desgaste protegen las zonas de mayor fricción, mientras que su innovador sistema de autolimpieza reduce la acumulación y solidificación de sedimentos en el interior de la válvula, minimizando el riesgo de bloqueos. Gracias a su excelente capacidad de sellado tanto en baja como en alta presión y a su excepcional resistencia a la abrasión, ofrece una vida útil superior a diez veces la de las válvulas de guillotina convencionales en aplicaciones con lodos, reduciendo los costos de mantenimiento y mejorando la disponibilidad operativa del sistema.
- Estrutura de sellado integrada resistente al desgaste:
El asiento de la válvula, las superficies de sellado y los componentes del paso de flujo emplean materiales de poliéster de una sola pieza resistentes al desgaste para mejorar la durabilidad y prolongar la vida útil en sistemas de lodos abrasivos. - Diseño de sellado autolimpiante:
La zona de contacto entre el disco de la válvula y el asiento emplea una estructura flexible de autolimpieza que ayuda a reducir la acumulación y solidificación de material en la parte inferior de la válvula. - Vástago de válvula de alta resistencia:
El vástago se fabrica en acero inoxidable o acero aleado, sometido a un tratamiento térmico para mejorar su resistencia y reducir la probabilidad de deformación durante el funcionamiento. - Componentes estructurales de acero inoxidable:
La placa de válvulas, los pernos y los componentes de fijación están fabricados en acero inoxidable para una mayor durabilidad y resistencia a la corrosión.
| Cuerpo | GGG40/SS304 |
| Compuerta | SS304/SS316 |
| Asiento de sellado | PU/NBR |
| Tuerca del vástago | H62 |
| Vástago | SS304/40Cr |
| Cubierta | NBR/EPDM |
Adecuado para sistemas de tuberías de transporte de lodos en operaciones mineras, incluyendo aplicaciones con lodos de cemento, mineral, escoria, carbón, relaves y lodos de tanques de sedimentación, donde se requiere resistencia al desgaste y un sellado estable.

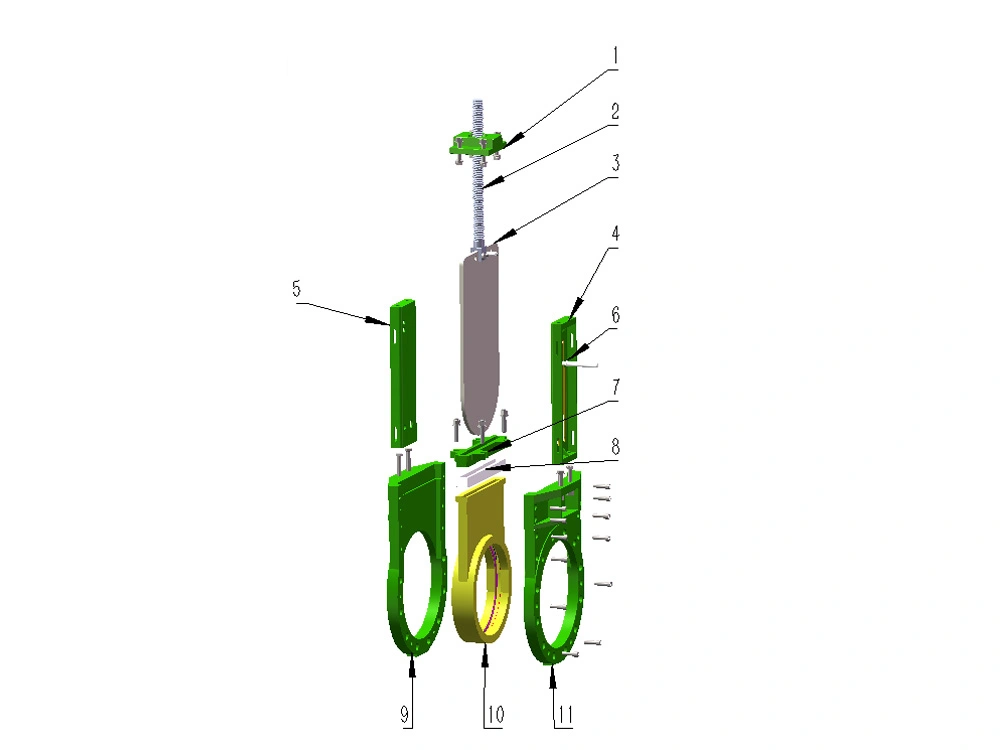

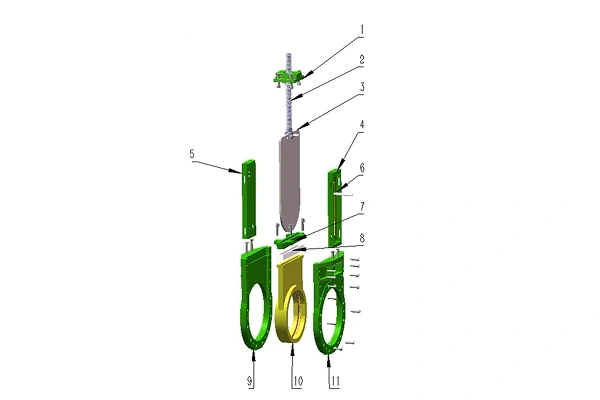

| No. | Componente | Material | Cantidad |
| 1 | Carcasa del rodamiento | WCB | 1 |
| 2 | Vástago | 45# | 1 |
| 3 | Compuerta | 304 | 1 |
| 4 | Placa de soporte | Q235 | 2 |
| 5 | Prensaestopas | WCB | 1 |
| 6 | Bloque de sellado de compuerta | Caucho | 1 |
| 7 | Cuerpo | WCB | 1 |
| 8 | Buje | PU | 2 |
| 9 | Junta | Lámina de caucho | 1 |
| 10 | Placa inferior | Q235 | 1 |
| 11 | Tubería de drenaje | Q235 | 1 |

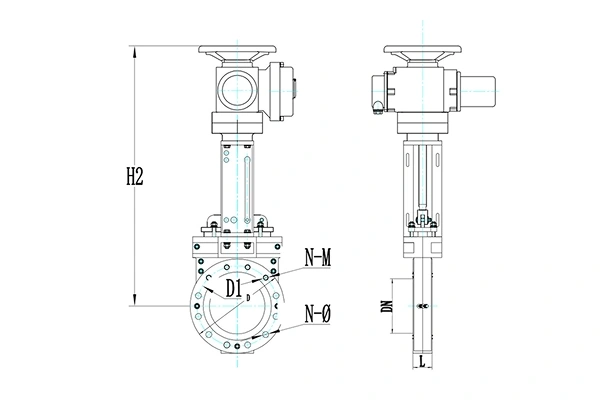

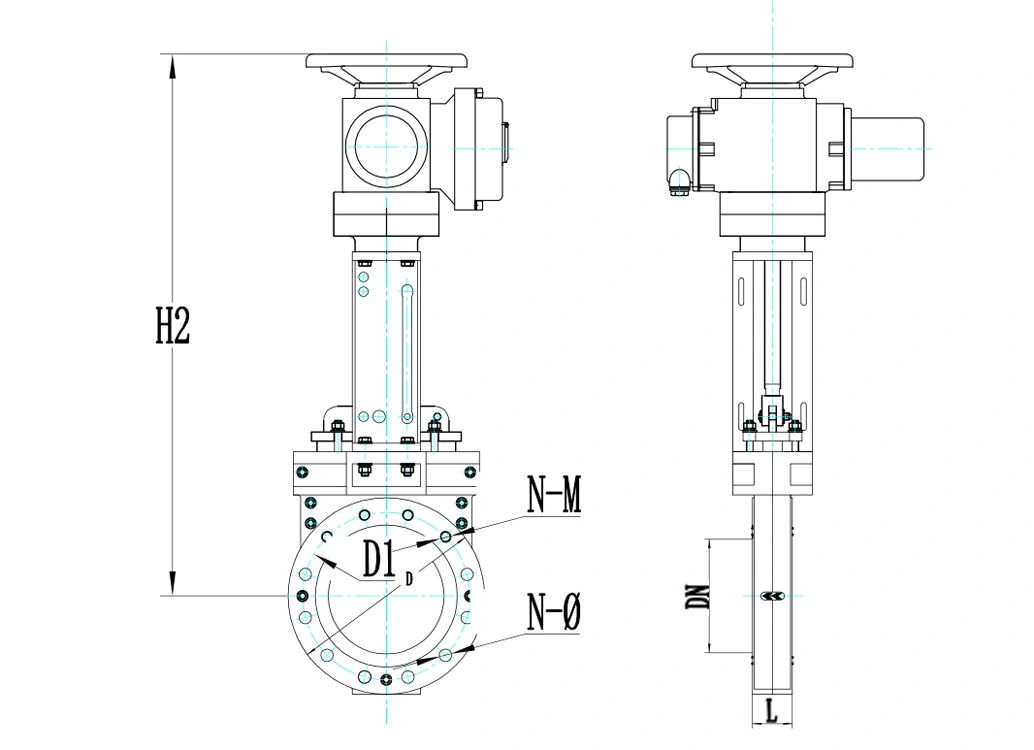

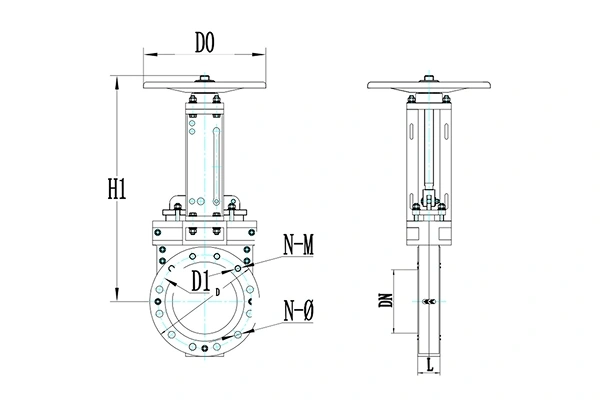

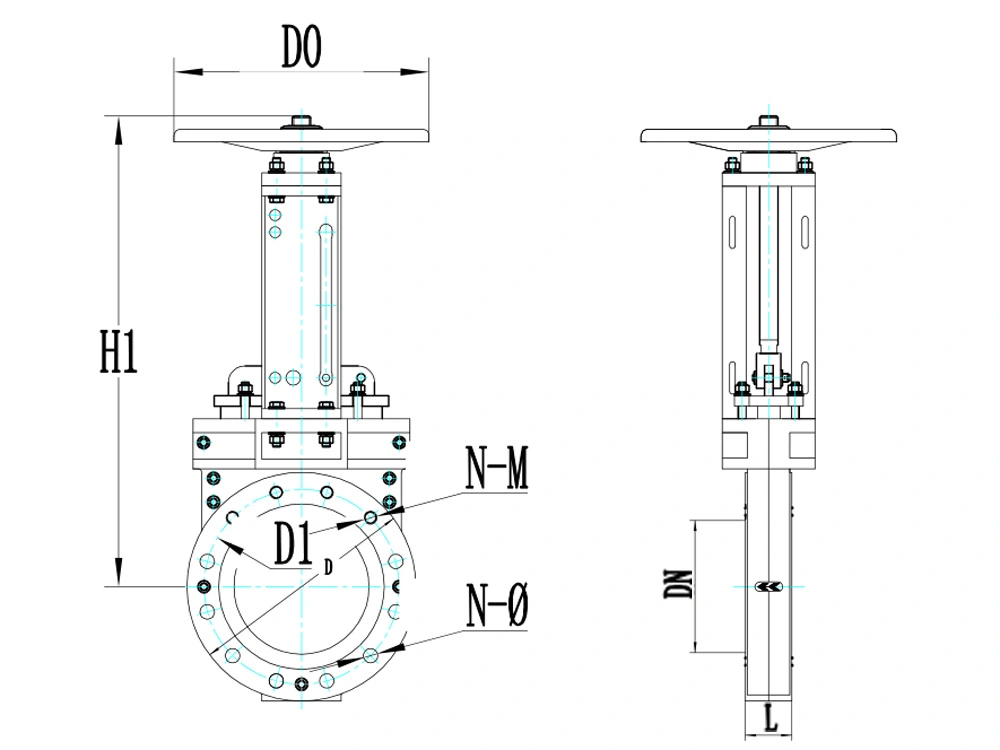

| Tamaño | L | D | D1 | D0 | N-M | N-Ø | H1 (De accionamiento manual) | H2 (de accionamiento eléctrico) | |
| DN | NPS | mm | mm | mm | mm | mm | mm | mm | mm |
| 80 | 3" | 55 | 200 | 160 | 240 | 2-M16 | 6-18 | 462 | 714 |
| 100 | 4" | 55 | 220 | 180 | 240 | 2-M16 | 6-18 | 505 | 764 |
| 150 | 6" | 60 | 285 | 240 | 300 | 2-M20 | 6-22 | 618 | 875 |
| 200 | 8" | 70 | 340 | 295 | 300 | 4-M20 | 8-22 | 710 | 971 |
| 250 | 10" | 70 | 405 | 355 | 400 | 4-M24 | 8-26 | 815 | 1159 |
| 300 | 12" | 76 | 460 | 410 | 400 | 4-M24 | 8-26 | 1315 | 1267 |
| 350 | 14" | 76 | 520 | 470 | 550 | 6-M24 | 10-26 | 1445 | 1372 |
| 400 | 16" | 95 | 580 | 525 | 550 | 6-M27 | 10-30 | 1620 | 1524 |
Nota:
1. Los planos de las válvulas que se muestran son solo para referencia.
2. Las especificaciones del producto y los datos técnicos pueden variar debido a mejoras en el diseño o actualizaciones del producto. Por favor, contacte con nuestro equipo de ventas para obtener la información más reciente.
3. Se ofrecen diseños y especificaciones personalizados bajo pedido.
