Modelo: NQ

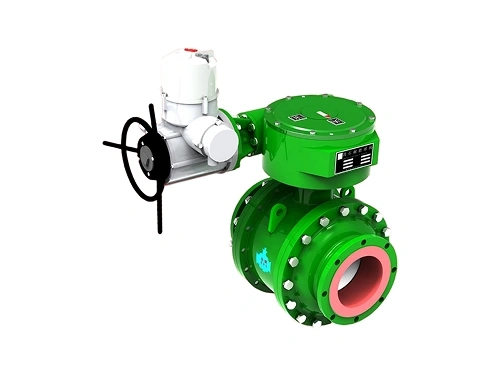

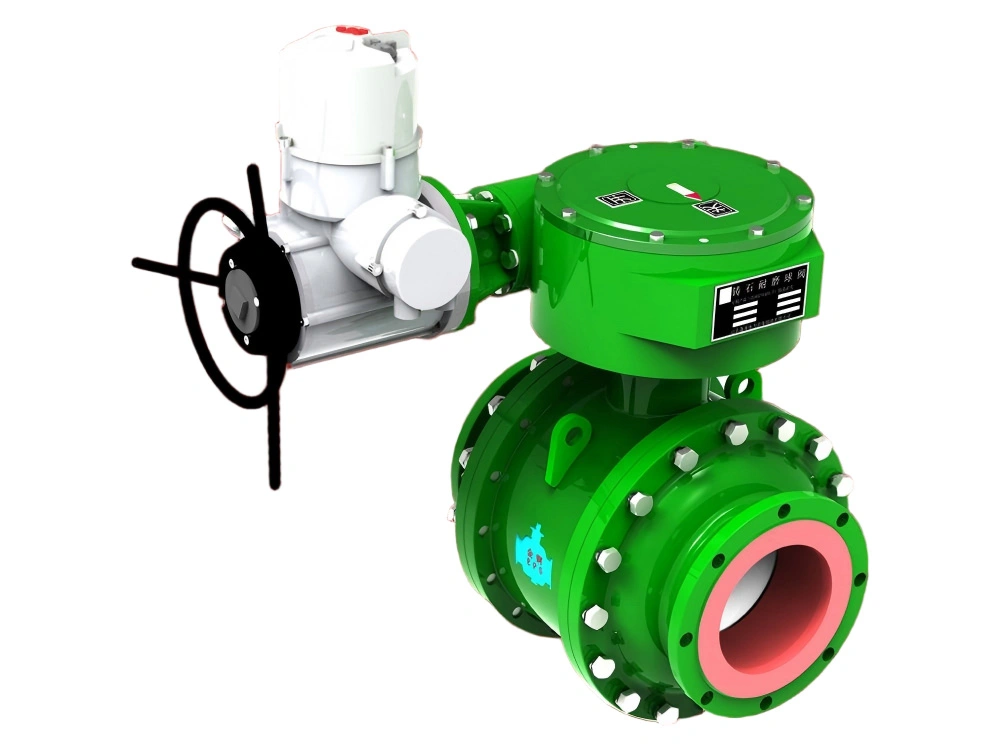

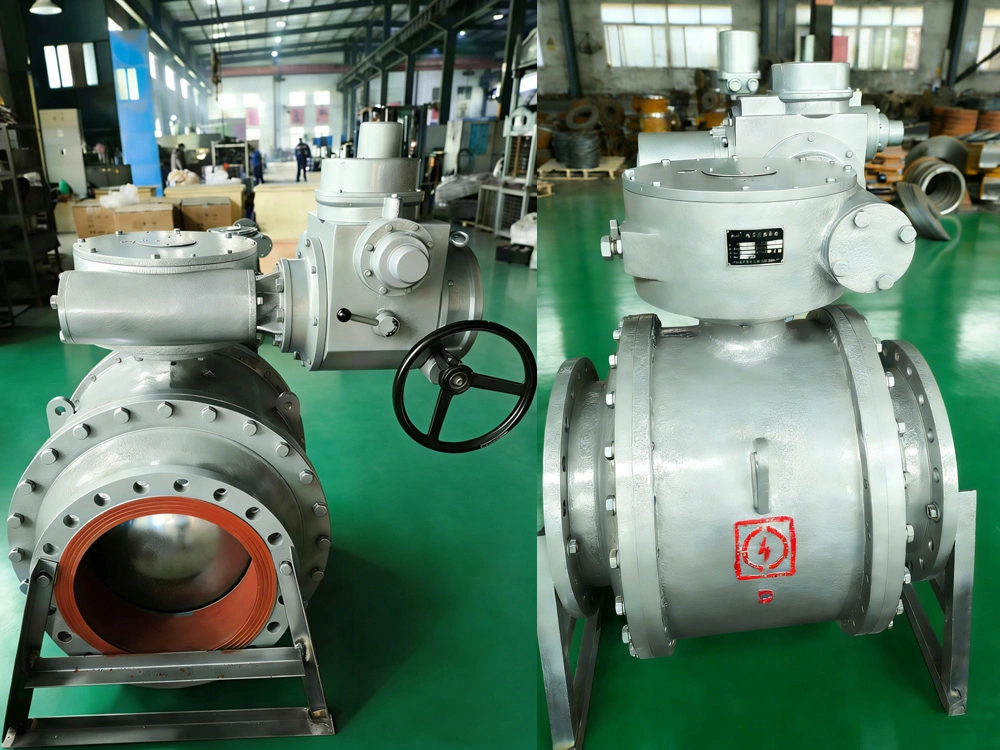

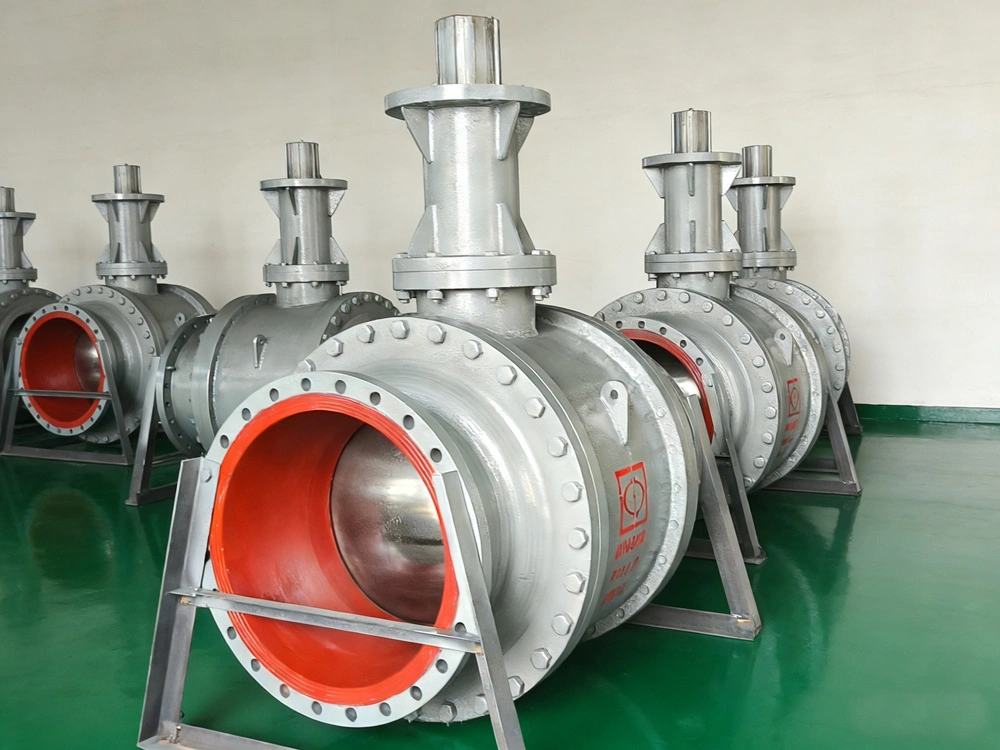

Válvula de bola resistente al desgaste con revestimiento de basalto fundido (Válvula de gran diámetro revestida de basalto fundido, 80-1200mm)

• Diámetro nominal: DN 80-DN 1200
• Clasificación de presión: PN 1.0-PN 20.0 MPa
• Extremos bridados: GB/T 9124, ANSI B16.5
• Fluido adecuado: Lodos
• Temperatura de operación: -40 a 120°C
• Método de accionamiento: Manual, eléctrico, neumático, hidráulico
• Inspección y pruebas: GB/T 13927, API 598
• Tratamiento superficial: Pintado

La válvula de bola resistente al desgaste con revestimiento de basalto fundido está diseñada para aplicaciones con lodos y otros fluidos altamente abrasivos, donde las válvulas convencionales suelen sufrir un desgaste prematuro y pérdidas de estanqueidad. Su innovador diseño combina una avanzada tecnología de válvula de bola con un sistema de sellado patentado y un revestimiento de basalto fundido, un material reconocido por su excepcional resistencia a la abrasión, la corrosión y los ataques químicos. Esta combinación proporciona una mayor durabilidad, un sellado fiable y un rendimiento estable incluso en condiciones de alta presión y servicio continuo.
Gracias a su capacidad para reducir el desgaste de los componentes, minimizar las paradas por mantenimiento y prolongar la vida útil de los equipos, es una solución ideal para sistemas de manejo de lodos, cenizas, relaves y transporte de materiales en industrias como la minería, la generación de energía y el procesamiento de minerales. Además, su diseño versátil permite utilizarla como una válvula de bola industrial convencional cuando no se requieren los componentes de basalto fundido, adaptándose a una amplia variedad de aplicaciones industriales.

• Sistemas de manejo de cenizas y descarga de escoria en centrales térmicas
  Diseñado para soportar el desgaste continuo provocado por el transporte de cenizas y escoria abrasivas, contribuyendo a mantener un funcionamiento estable del sistema en condiciones de trabajo exigentes.
• Sistemas de descarga de relaves mineros
  Adecuado para transportar lechada de relaves y otras mezclas de sólidos y líquidos con alta concentración de partículas y fuerte carácter abrasivo.
• Sistemas de relleno de minas
  Ofrece un sellado fiable y resistencia al desgaste durante el transporte de lechada en operaciones de relleno, lo que ayuda a reducir el desgaste del equipo y la frecuencia de mantenimiento.

• Excelente resistencia al desgaste
  El revestimiento de basalto fundido y colado y la estructura interna optimizada ayudan a la válvula a resistir la abrasión continua de fluidos tipo lodo altamente abrasivos, prolongando su vida útil en entornos operativos exigentes.
• Vida útil prolongada
  La válvula puede alcanzar una vida útil más de 30 veces superior a la de las válvulas convencionales, lo que ayuda a reducir la frecuencia de sustitución, la carga de trabajo de mantenimiento y los costes operativos a largo plazo.

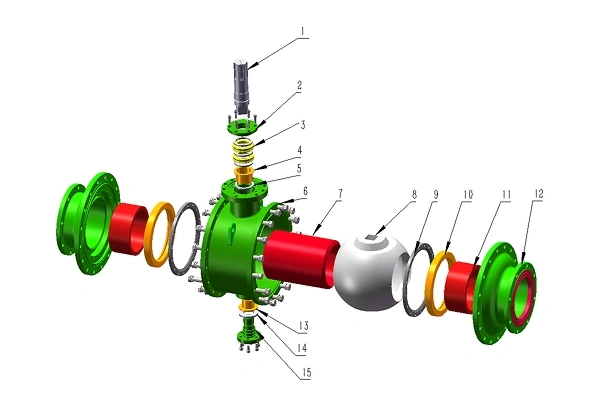

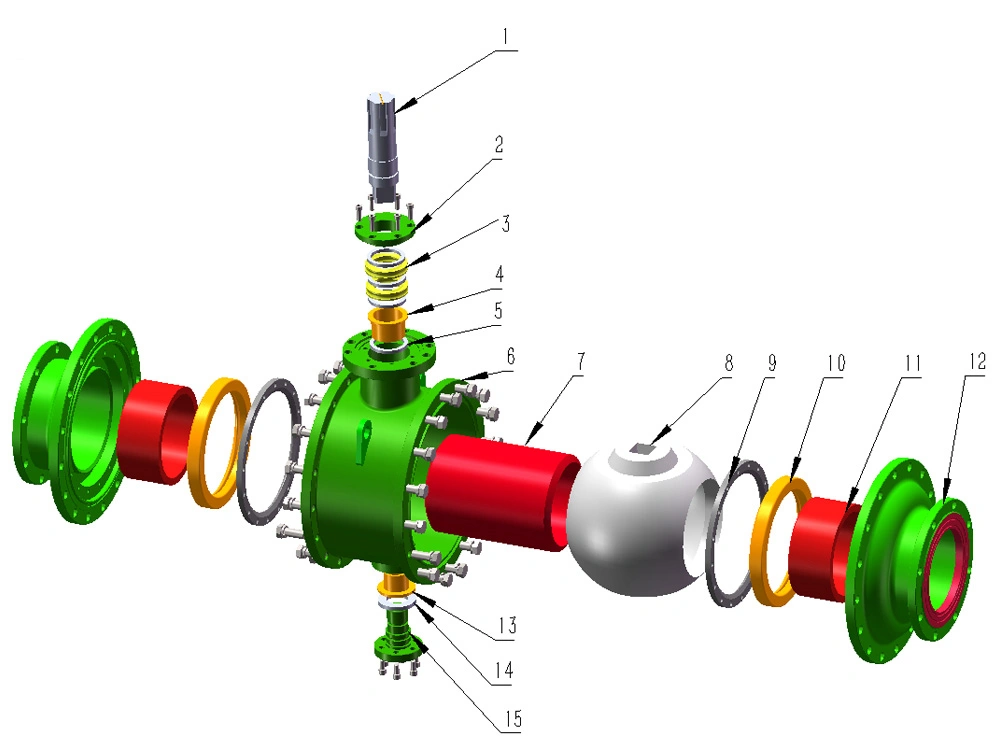

No.	Componente	Material	Cantidad
1	Vástago superior	40Cr	1
2	Prensaestopas del vástago	WCB	1
3	Anillo de sellado del vástago	PU	2
4	Buje superior del vástago	ZCuZn40Pb2	1
5	Arandela de ajuste superior	WCB	1
6	Cuerpo	WCB	1
7	Revestimiento de basalto fundido	Piedra fundida	1
8	Bola	WCB	1
9	Anillo de retención	Q235	2
10	Junta	PU	2
11	Revestimiento de basalto fundido para bonete	Piedra fundida	2
12	Bonete o tapa	WCB	2
13	Buje inferior del vástago	ZCuZn40Pb2	1
14	Arandela de ajuste inferior	WCB	1
15	Vástago inferior	40Cr	1

PN1.0MPa

Tamaño		L			H	H1	H2	A	B	D	K	D1	c	f	Z-Ød
		L		S
DN	NPS	mm		mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm
80	3"	370			150	536	502	300	478	200	160	132	18	3	8-Ø18
100	4"	390		380	150	536	502	300	478	220	180	156	21	3	8-Ø18
125	5"	440			165	551	517	300	478	250	210	184	21	3	8-Ø18
150	6"	500	460		180	658	532	413	478	285	240	211	21	3	8-Ø22
175	7"	540	490		225	698	670	413	616	315	270	240	21	3	8-Ø22
200	8"	560	526		243	716	688	413	616	340	295	266	25	3	8-Ø22
225	9"	610	516		243	729	688	413	616	370	325	295	26	3	8-Ø22
250	10"	620	520		255	824	700	564	616	395	350	319	26	3	12-Ø22
300	12"	690	600		285	854	759	564	685	445	400	370	29	4	12-Ø22
350	14"	764	670		335	1009	811	698	685	505	460	429	29	4	16-Ø22
400	16"	818	740		375	1049	851	698	685	565	515	480	32	4	16-Ø26
450	18"	920	870		433	1176	964	853	855	615	565	530	34	4	20-Ø26
500	20"	950			480	1216	1004	853	855	670	620	582	34	4	20-Ø26
600	24"	1280			628	1401	1712	1150	1625	780	725	682	37	5	20-Ø30
700	28"	1382			693	1466	1777	1150	1625	895	840	794	40	5	24-Ø30

PN1.6MPa

Tamaño		L			H	H1	H2	A	B	D	K	D1	c	f	Z-Ød
		L		S
DN	NPS	mm		mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm
80	3"	370			150	536	502	300	478	200	160	132	18	3	8-Ø18
100	4"	390		380	150	536	502	300	478	220	180	156	21	3	8-Ø18
125	5"	440			165	551	517	300	478	250	210	184	21	3	8-Ø18
150	6"	500	460		180	658	532	413	478	285	240	211	21	3	8-Ø22
175	7"	540	490		225	698	670	413	616	315	270	240	21	3	8-Ø22
200	8"	560	526		243	716	688	413	616	340	295	266	25	3	12-Ø22
225	9"	610	516		243	729	688	413	616	370	325	295	26	3	12-Ø22
250	10"	620	520		255	824	700	564	616	405	355	319	26	3	12-Ø26
300	12"	690	600		285	854	759	564	685	460	410	370	29	4	12-Ø26
350	14"	764	670		335	1009	811	698	685	520	470	429	29	4	16-Ø26
400	16"	818	740		375	1049	851	698	685	580	525	480	32	4	16-Ø30
450	18"	920	870		433	1176	964	853	855	640	585	548	34	4	20-Ø30
500	20"	950			480	1216	1004	853	855	715	650	609	34	4	20-Ø33
600	24"	1280			628	1401	1712	1150	1625	840	770	720	47	5	20-Ø36
700	28"	1382			693	1466	1777	1150	1625	910	840	794	50	5	24-Ø36

PN2.5MPa

Tamaño		L			H	H1	H2	A	B	D	K	D1	c	f	Z-Ød
		L		S
DN	NPS	mm		mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm
80	3"	370			150	536	502	300	478	200	160	132	20	3	8-Ø18
100	4"	390		380	150	536	502	300	478	235	190	156	22	3	8-Ø22
125	5"	440			165	551	517	300	478	270	220	184	22	3	8-Ø26
150	6"	500	460		180	658	532	413	478	300	250	211	24	3	8-Ø26
175	7"	540	490		225	698	670	413	616	330	280	248	24	3	12-Ø26
200	8"	560	526		243	716	688	413	616	360	310	274	26	3	12-Ø26
225	9"	610	516		243	729	688	413	616	395	340	302	28	3	12-Ø30
250	10"	620	520		255	824	700	564	616	425	370	330	28	3	12-Ø30
300	12"	690	600		285	854	759	564	685	485	430	389	32	4	16-Ø30
350	14"	764	670		335	1009	811	698	685	555	490	448	35	4	16-Ø33
400	16"	818	740		375	1049	851	698	685	620	550	503	38	4	16-Ø36
450	18"	920	870		433	1176	964	853	855	670	600	548	38	4	20-Ø36
500	20"	950			480	1216	1004	853	855	730	660	609	42	4	20-Ø36
600	24"	1280			628	1401	1712	1150	1625	845	770	720	52	5	20-Ø39
700	28"	1382			693	1466	1777	1150	1625	960	875	820	60	5	24-Ø42

PN4.0MPa

Tamaño		L			H	H1	H2	A	B	D	K	D1	c	f	Z-Ød
		L		S
DN	NPS	mm		mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm
80	3"	386			150	536	502	300	478	200	160	132	24	3	8-Ø18
100	4"	390			150	536	502	300	478	235	190	156	24	3	8-Ø22
125	5"	470			165	551	517	300	478	270	220	184	26	3	8-Ø26
150	6"	500	470		180	658	532	413	478	300	250	211	28	3	8-Ø26
175	7"	540	520		225	698	670	413	616	350	295	258	28	3	12-Ø30
200	8"	560	542		243	716	688	413	616	375	320	284	33	3	12-Ø30
225	9"	610	546		243	729	688	413	616	420	355	315	33	3	12-Ø33
250	10"	620	586		255	824	700	564	685	450	385	345	33	3	12-Ø33
300	12"	690	650		285	854	759	564	685	515	450	409	39	4	16-Ø33
350	14"	764	710		335	1009	811	698	685	580	510	465	39	4	16-Ø36
500	20"	980			538	1302	1115	987	993	755	670	615	50	4	20-Ø42
600	24"	1350			626	1424	1189	987	993	890	795	735	65	5	20-Ø48

PN6.3MPa

Tamaño		L			H	H1	H2	A	B	D	K	D1	c	f	Z-Ød
		L		S
DN	NPS	mm		mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm
80	3"	386			150	536	502	300	478	215	170	140	26	3	8-Ø22
100	4"	390			150	536	502	300	478	250	200	168	28	3	8-Ø26
125	5"	470			165	551	517	300	478	295	240	202	28	3	8-Ø30
150	6"	500	470		180	658	532	413	478	345	280	240	30	3	8-Ø33
175	7"	540	520		225	698	670	413	616	375	310	270	30	3	12-Ø33
200	8"	560	542		243	716	688	413	616	415	345	300	35	3	12-Ø36
225	9"	610	546		243	729	688	413	616	440	370	325	35	3	12-Ø36
250	10"	620	586		255	824	700	564	685	470	400	352	38	3	12-Ø36
300	12"	690	650		285	854	759	564	685	530	460	412	42	4	16-Ø36
350	14"	764	710		335	1009	811	698	685	600	525	475	46	4	16-Ø39

PN10.0MPa

Tamaño		L	H	H1	H2	A	B	D	K	D1	Z-Ød
DN	NPS	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm
80	3"	400	173	651	617	381	539	230	180	132	8-Ø26
100	4"	450	193	671	637	381	539	265	210	156	8-Ø30
125	5"	500	218	691	667	381	539	315	250	184	8-Ø33
150	6"	540	243	716	745	381	685	355	290	211	12-Ø33
200	8"	610	318	904	809	564	685	430	360	284	12-Ø36
250	10"	690	343	974	913	564	855	505	430	345	12-Ø39
300	12"	760	393	1034	933	644	855	585	500	409	16-Ø42
350	14"	820	443	1070	953	644	855	655	560	465	16-Ø48

Nota:

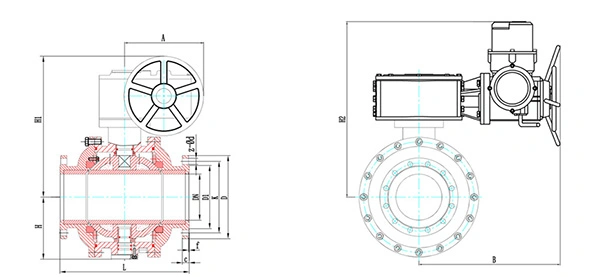

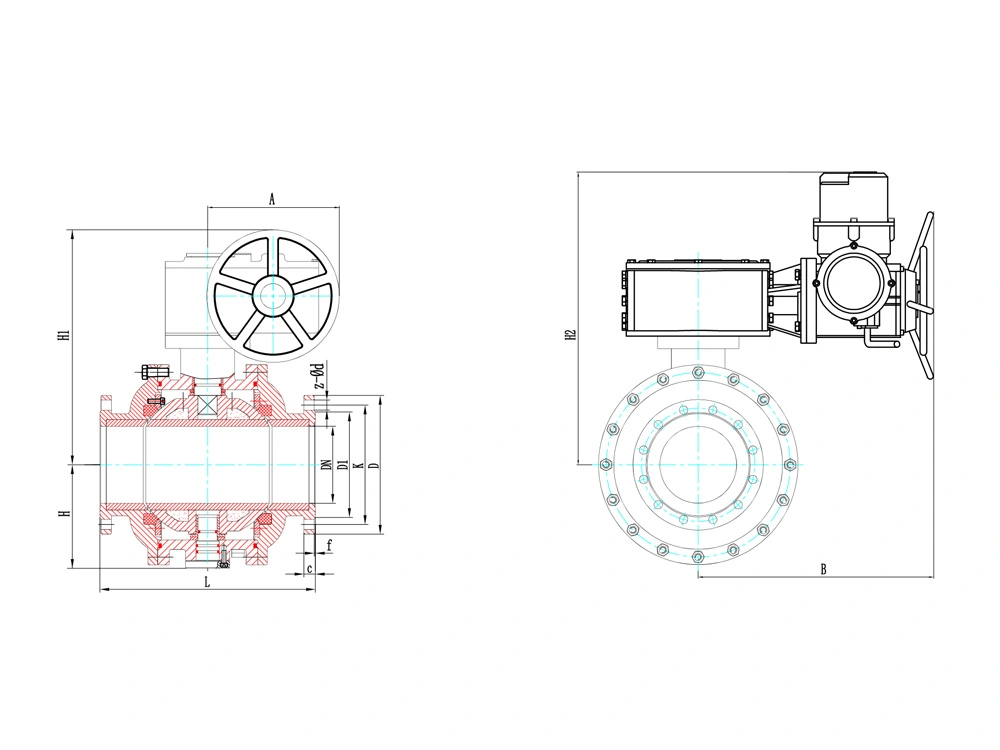

1. Los planos de las válvulas que se muestran son solo para referencia.
2. Las especificaciones del producto y los datos técnicos pueden variar debido a mejoras en el diseño o actualizaciones del producto.
3. Por favor, contacte con nuestro equipo de ventas para obtener la información más reciente. Se ofrecen diseños y especificaciones personalizados bajo petición.
