Modelo: NZJ

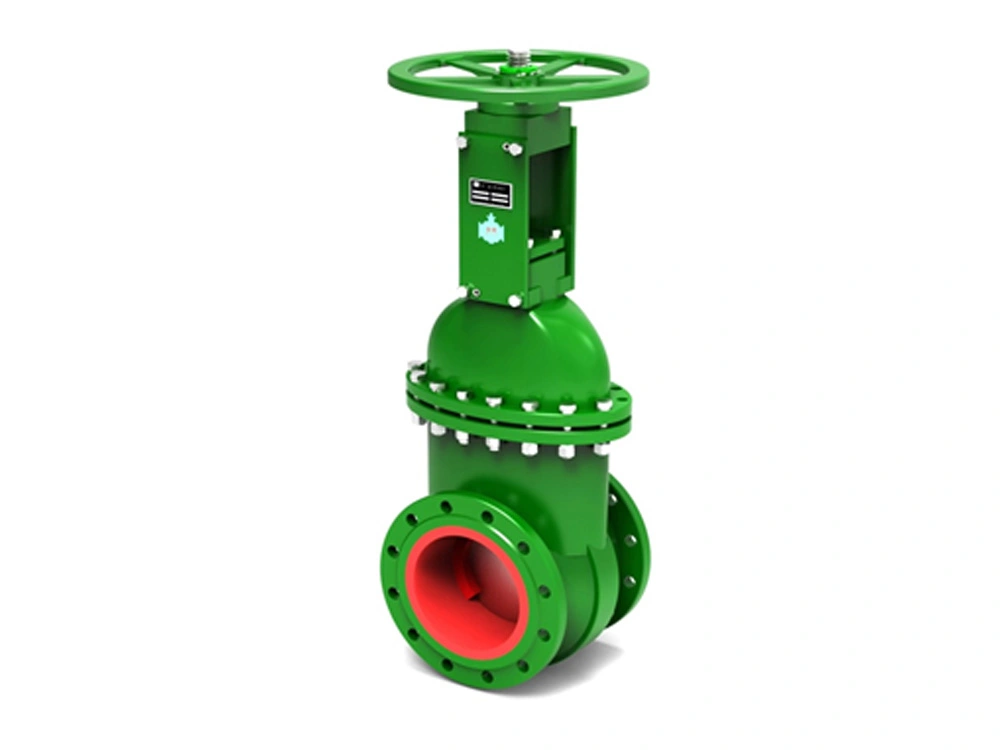

Válvula de estrangulamiento con revestimiento de basalto

• Diámetro nominal: DN80-DN1000
• Clasificación de presión: PN1.0-PN10.0 MPa
• Extremos bridados: GB/T 9124, ANSI B16.5
• Fluidos adecuados: Ceniza, lodo, etc.
• Temperatura de operación: -60 a 400°C

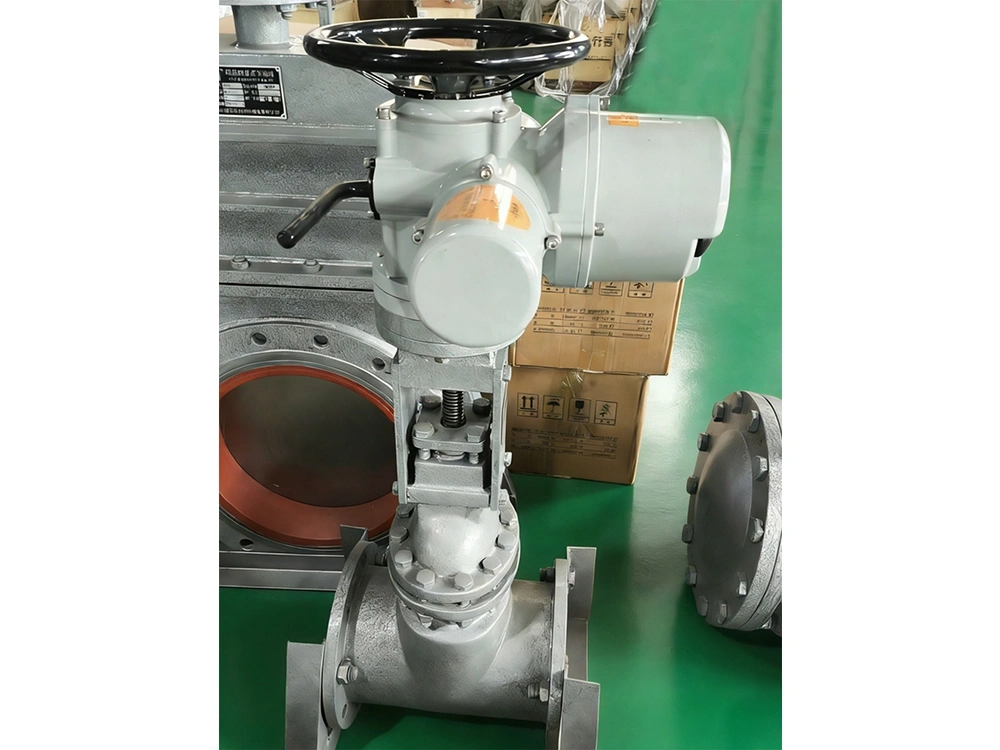

• Método de accionamiento: Manual, eléctrico, neumático, hidráulico
• Inspección y pruebas: GB/T 13927, API 598

La válvula de estrangulamiento resistente al desgaste con revestimiento de basalto fundido está diseñada para regular con precisión el flujo de lodos abrasivos, cenizas y otros medios de alta erosión en aplicaciones industriales exigentes. A diferencia de las válvulas de regulación convencionales, incorpora un revestimiento de basalto fundido en las zonas de mayor desgaste y discos fabricados en acero fundido con aleaciones de alta resistencia al desgaste y a la hidrólisis, lo que garantiza un rendimiento fiable y una mayor durabilidad en condiciones de servicio severas.
Gracias a esta avanzada combinación de materiales, la válvula ofrece una resistencia al desgaste superior a la de las válvulas metálicas convencionales, prolongando significativamente su vida útil y reduciendo la frecuencia de mantenimiento y sustitución. Es una solución ideal para sistemas de transporte de materiales abrasivos en industrias como la minería, la generación de energía, el procesamiento de minerales y el manejo de cenizas, donde se requiere un control preciso del flujo, una alta fiabilidad y un funcionamiento continuo.

• Estructura optimizada resistente al desgaste
  La válvula incorpora una estructura compuesta resistente al desgaste, con un revestimiento de basalto fundido en forma de anillo y capas de aleación resistentes al desgaste integradas en el cuerpo de la válvula. Su diseño de canal de flujo directo permite una descarga más fluida del fluido tras la laminación, lo que ayuda a reducir la turbulencia y la erosión interna provocadas por el flujo abrasivo.
• Amplio rango de funcionamiento
  Adecuada para presiones de trabajo de 1.0 a 6.3 MPa y temperaturas que oscilan entre -40 °C y 400°C. Los tamaños nominales pueden personalizarse desde DN50 hasta DN1000. La válvula está disponible con accionamiento manual, eléctrico o neumático para aplicaciones de transporte exigentes, como el manejo de lodos y cenizas.

• Sistemas de manejo de cenizas y descarga de escoria en la industria energética
  En los sistemas hidráulicos de manejo de cenizas utilizados en centrales termoeléctricas, esta válvula es adecuada para condiciones de transporte de lechada de escoria de alta concentración, con una relación ceniza-agua de 1:3. Puede sustituir a las válvulas de estrangulamiento convencionales de tipo Y, ofreciendo una vida útil considerablemente mayor y ayudando a reducir las paradas y los costes de mantenimiento derivados de fallos por desgaste.
• Sistemas de manejo de relaves mineros
  La válvula es adecuada para el transporte de lodos y mezclas de escoria y agua en sistemas de descarga de relaves mineros. El revestimiento de basalto fundido y colado ofrece una gran resistencia a la corrosión por ácidos y álcalis, mientras que la placa de regulación de aleación ayuda a soportar la abrasión continua por partículas, permitiendo una regulación del flujo más estable en tuberías de transporte con alto contenido de sólidos.

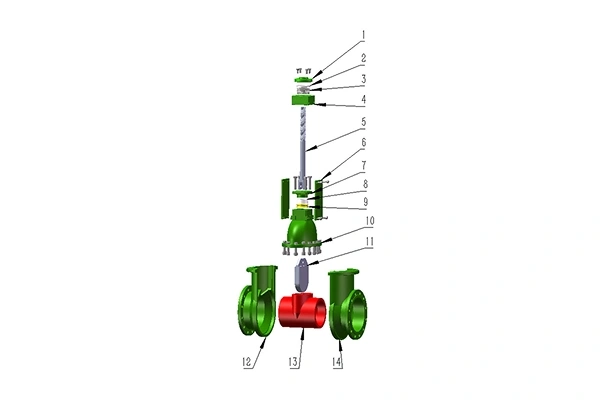

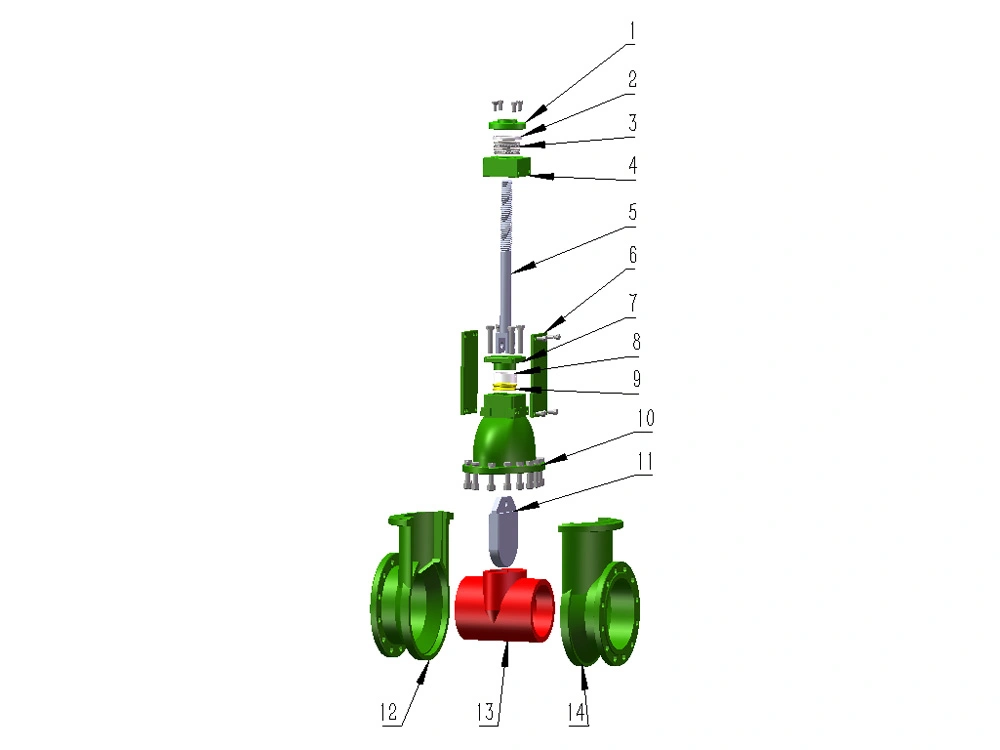

No.	Componente	Material	Cantidad
1	Brida de conexión	WCB	1
2	Rodamiento rígido de bolas		1
3	Rodamiento axial de bolas de única dirección		2
4	Carcasa del rodamiento	WCB	1
5	Conjunto del vástago	45#	1
6	Placa de soporte	Q235	2
7	Prensaestopas	WCB	1
8	Prensaestopas		N
9	Anillo de sellado del vástago	PU	1
10	Bonete o tapa	WCB	1
11	Compuerta	Cr25	1
12	Cuerpo izquierdo	WCB	1
13	Manguito de desgaste	Cr25	1
14	Cuerpo derecho	WCB	1

PN1.0MPa

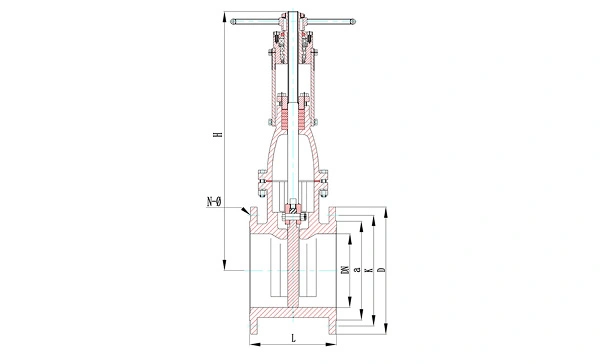

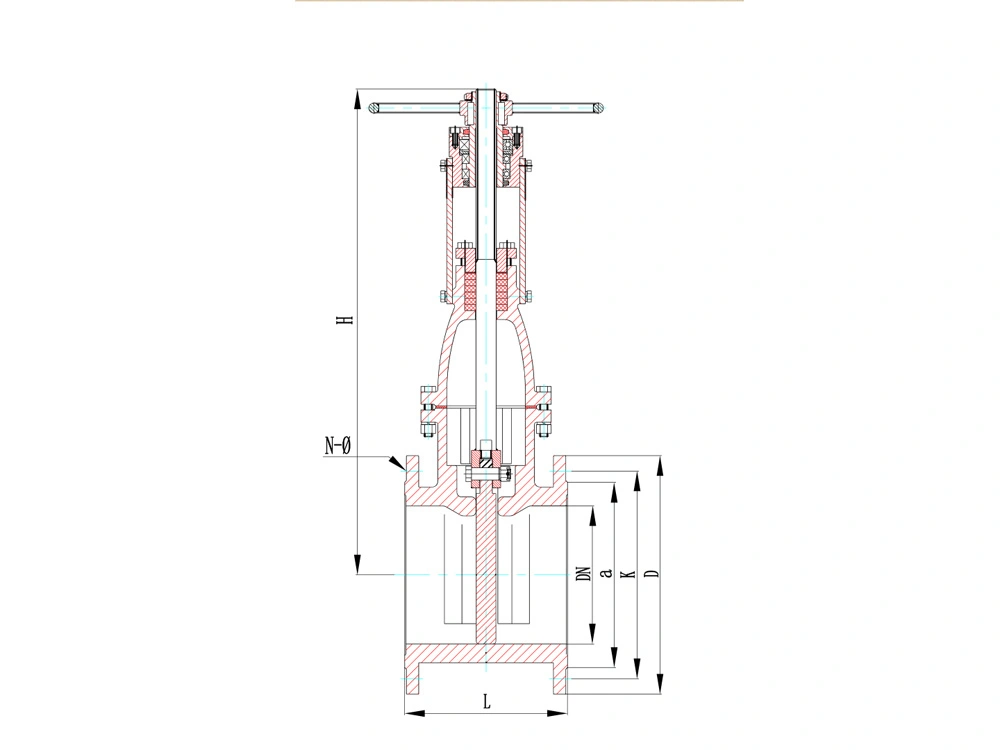

Tamaño		L	D	K	n-Ø	a	H
							De accionamiento eléctrico	De accionamiento manual
DN	NPS	mm	mm	mm	mm	mm	mm	mm
80	3"	190	200	160	8-18	132	760	480
100	4"	206	220	180	8-18	156	800	520
125	5"	240	250	210	8-18	184	840	560
150	6"	260	285	240	8-22	211	920	610
175	7"	270	315	270	8-22	240	990	680
200	8"	280	340	295	8-22	266	1050	730
225	9"	310	370	325	8-23	295	1250	830
250	10"	290	395	350	12-22	319	1270	850
300	12"	368	445	400	12-22	370	1520	1090
350	14"	356	505	460	16-22	429	1580	1150
400	16"	384	565	515	16-26	480	1720	1280
450	18"	420	615	565	20-26	530	1900	1460
500	20"	474	670	620	20-26	582	2110	1660
600	24"	560	780	725	20-30	682	2480	2030
700	28"	550	895	840	24-30	794	2100	1800

PN1.6MPa

Tamaño		L	D	K	n-Ø	a	H
							De accionamiento eléctrico	De accionamiento manual
DN	NPS	mm	mm	mm	mm	mm	mm	mm
80	3"	190	200	160	8-18	132	760	480
100	4"	206	220	180	8-18	156	800	520
125	5"	240	250	210	8-18	184	840	560
150	6"	260	285	240	8-22	211	920	610
175	7"	270	315	270	8-22	240	990	680
200	8"	280	340	295	12-22	266	1050	730
225	9"	310	370	325	12-22	295	1250	830
250	10"	290	405	355	12-26	319	1270	850
300	12"	368	460	410	12-26	370	1520	1090
350	14"	356	520	470	16-26	429	1580	1150
400	16"	384	580	525	16-30	480	1720	1280
450	18"	420	640	585	20-30	548	1900	1460
500	20"	474	715	650	20-33	609	2110	1660
600	24"	560	840	770	20-36	720	2480	2030
700	28"	550	910	840	24-36	794	2100	1800

PN2.5MPa

Tamaño		L	D	K	n-Ø	a	H
							De accionamiento eléctrico	De accionamiento manual
DN	NPS	mm	mm	mm	mm	mm	mm	mm
80	3"	190	200	160	8-18	132	760	480
100	4"	206	235	190	8-22	156	800	520
125	5"	240	270	220	8-26	184	840	560
150	6"	260	300	250	8-26	211	920	610
175	7"	270	330	280	12-26	248	990	680
200	8"	280	360	310	12-26	274	1050	730
225	9"	310	395	340	12-30	302	1250	830
250	10"	290	425	370	12-30	330	1270	850
300	12"	368	485	430	16-30	389	1520	1090
350	14"	356	555	490	16-33	448	1580	1150
400	16"	384	620	550	16-36	503	1720	1280
450	18"	420	670	600	20-36	548	1900	1460
500	20"	474	730	660	20-36	609	2110	1660
600	24"	560	845	770	20-39	720	2480	2030
700	28"	550	960	875	24-42	820	2100	1800

PN4.0MPa

Tamaño		L	D	K	n-Ø	a	H
							De accionamiento eléctrico	De accionamiento manual
DN	NPS	mm	mm	mm	mm	mm	mm	mm
80	3"	250	200	160	8-18	132	780	500
100	4"	270	235	190	8-22	156	820	540
125	5"	310	270	220	8-26	184	860	580
150	6"	340	300	250	8-26	211	920	630
175	7"	355	350	295	12-30	258	990	733
200	8"	370	375	320	12-30	284	1050	750
225	9"	390	420	355	12-33	315	1270	850
250	10"	400	450	385	12-33	345	1290	870
300	12"	420	515	450	16-33	409	1550	1120
350	14"	495	580	510	16-36	465	1610	1180
400	16"	534	660	585	16-39	535	1750	1310
450	18"	580	685	610	20-39	560	1930	1490
500	20"	630	755	670	20-42	615	1850	1600
600	24"	730	890	795	20-48	735	2500	2200

PN6.3MPa

Tamaño		L	D	K	n-Ø	a	H
							De accionamiento eléctrico	De accionamiento manual
DN	NPS	mm	mm	mm	mm	mm	mm	mm
80	3"	250	215	170	8-22	140	780	500
100	4"	270	250	200	8-26	168	820	540
125	5"	310	295	240	8-30	202	860	580
150	6"	340	345	280	8-33	240	920	630
175	7"	355	375	310	12-33	270	990	700
200	8"	370	415	345	12-36	300	1050	750
225	9"	390	440	370	12-36	325	1270	850
250	10"	400	470	400	12-36	352	1290	870
300	12"	420	530	460	16-36	412	1550	1120
350	14"	495	600	525	16-39	475	1610	1180
400	16"	580	670	585	16-42	525	1750	1310

Nota:
1. Los planos de las válvulas que se muestran son solo para referencia.
2. Las especificaciones del producto y los datos técnicos pueden variar debido a mejoras en el diseño o actualizaciones del producto. Por favor, contacte con nuestro equipo de ventas para obtener la información más reciente.
3. Se ofrecen diseños y especificaciones personalizados bajo pedido.
