Válvula de guillotina resistente al desgaste (Válvula para lodos de gran diámetro, 80-500mm)
- Diámetro nominal: DN80-DN500
- Clasificación de presión: PN1.0-PN2.5 MPa
- Extremos bridados: GB/T 9124, ANSI B16.5
- Fluido adecuado: Lodos
- Temperatura de operación: -40 a 120°C
- Método de accionamiento: Manual, eléctrico, neumático, hidráulico
- Inspección y pruebas: GB/T 13927, API 598

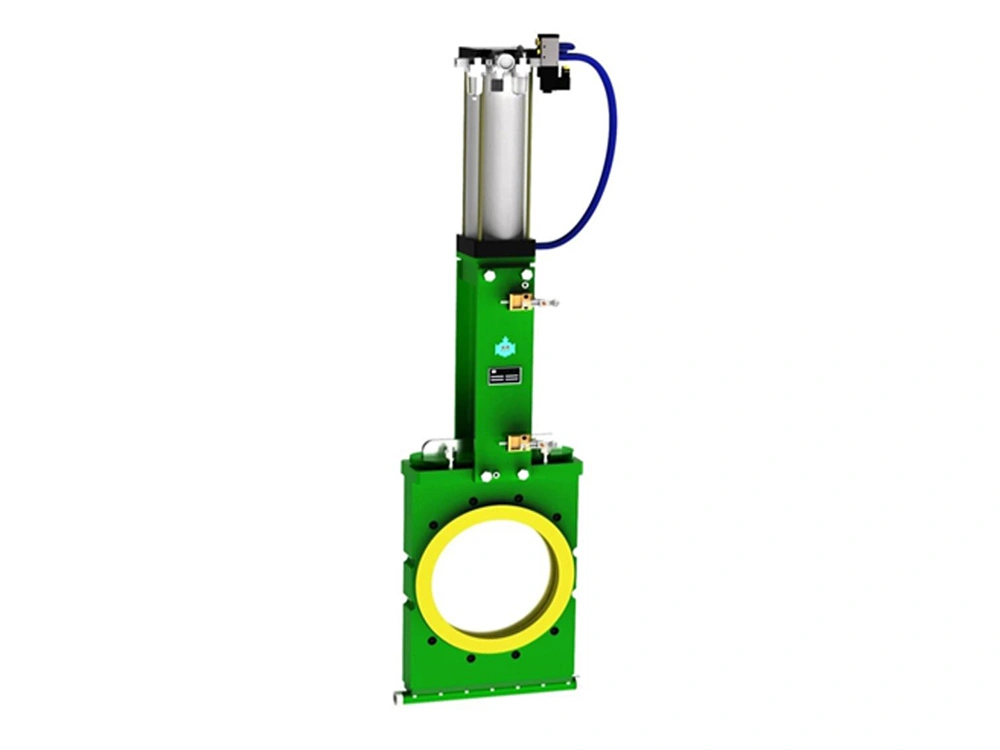

La válvula de guillotina tipo wafer resistente al desgaste DZF-F está especialmente diseñada para sistemas de transporte de lodos y otros medios abrasivos, donde el desgaste, la acumulación de sedimentos, las fugas y las obstrucciones pueden comprometer la eficiencia del proceso. Es una solución ideal para aplicaciones como minería, procesamiento de minerales, transporte y deshidratación de relaves, relleno de minas, manejo de cenizas, lavado de carbón, tratamiento de lodos y lechadas de cemento, ofreciendo un rendimiento fiable incluso en las condiciones de operación más exigentes.
Desarrollada a partir de la experiencia de SDPLDL en procesos mineros y del análisis del desgaste en válvulas industriales, la válvula serie DZF-F incorpora un diseño estructural y un sistema de sellado optimizados para maximizar la fiabilidad y la vida útil. Sus componentes de alta resistencia al desgaste protegen las zonas más críticas, mientras que la ranura de descarga integrada permite evacuar continuamente los sólidos acumulados, reduciendo el riesgo de obstrucciones y mejorando la estabilidad del sistema. Gracias a su excelente capacidad de sellado tanto en baja como en alta presión, esta válvula puede ofrecer una vida útil superior a diez veces la de las válvulas de guillotina convencionales en aplicaciones con lodos abrasivos, ayudando a disminuir los costos de mantenimiento y los tiempos de inactividad.
- Componentes de flujo integrados resistentes al desgaste:
El asiento de la válvula, los componentes de sellado y las áreas de paso del flujo emplean materiales de poliéster de una pieza y ultra resistentes al desgaste para mejorar la durabilidad y prolongar la vida útil en aplicaciones con lodos abrasivos. - Diseño de ranura de descarga integrada:
Una ranura de descarga tubular en la parte inferior de la válvula permite evacuar los sólidos acumulados de forma periódica o continua durante el funcionamiento, lo que ayuda a reducir la acumulación de sedimentos en el interior del cuerpo de la válvula. - Estructura del vástago de alta resistencia:
El vástago está fabricado en material 2Cr13, sometido a un tratamiento térmico para mejorar su resistencia y reducir el riesgo de deformación durante el funcionamiento. - Componentes metálicos resistentes a la corrosión:
La placa de válvulas, los pernos y los componentes de fijación están fabricados en acero inoxidable para una mayor durabilidad en condiciones de trabajo exigentes.
| Cuerpo | GGG40/SS304 |
| Compuerta | SS304/SS316 |
| Asiento de sellado | PU/NBR |
| Tuerca del vástago | H62 |
| Vástago | SS304/40Cr |
| Cubierta | NBR/EPDM |
Adecuado para sistemas de tuberías de transporte de lodos en operaciones mineras, incluidas aplicaciones de manejo de lodos de cemento, mineral, escoria, carbón, relaves y tanques de sedimentación, donde son frecuentes el desgaste severo y la acumulación de sedimentos.

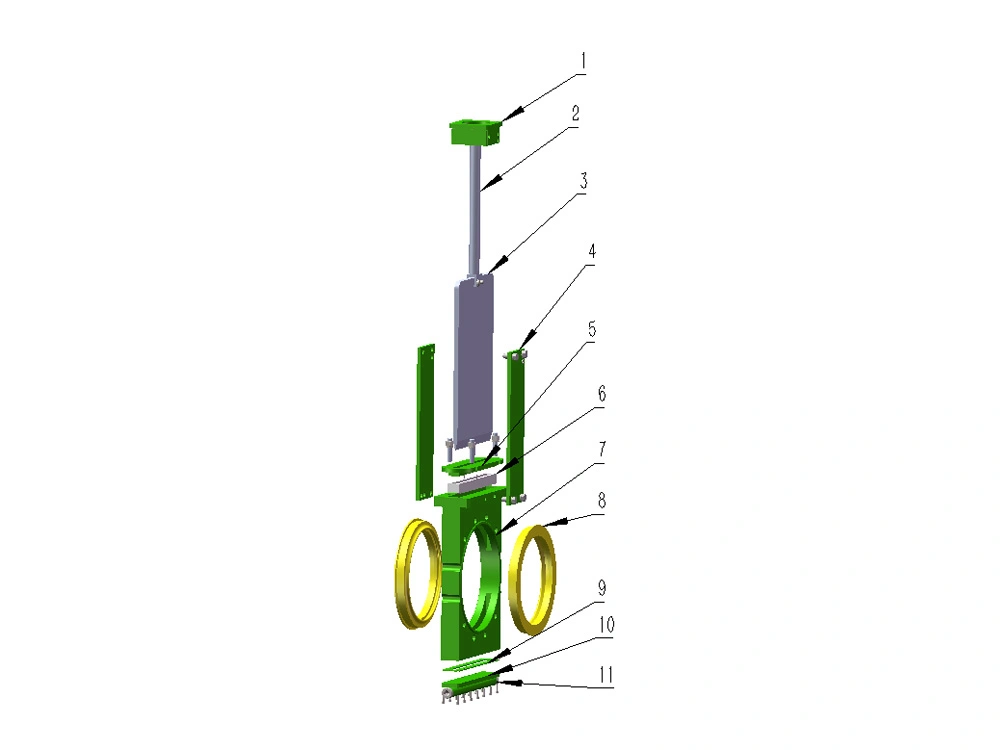

| No. | Componente | Material | Cantidad |
| 1 | Carcasa del rodamiento | WCB | 1 |
| 2 | Vástago | 45# | 1 |
| 3 | Compuerta | 304 | 1 |
| 4 | Placa de soporte | Q235 | 2 |
| 5 | Packing Gland | WCB | 1 |
| 6 | Bloque de sellado de compuerta | Caucho | 1 |
| 7 | Cuerpo | WCB | 1 |
| 8 | Buje | PU | 2 |
| 9 | Junta | Lámina de caucho | 1 |
| 10 | Placa inferior | Q235 | 1 |
| 11 | Tubería de drenaje | Q235 | 1 |

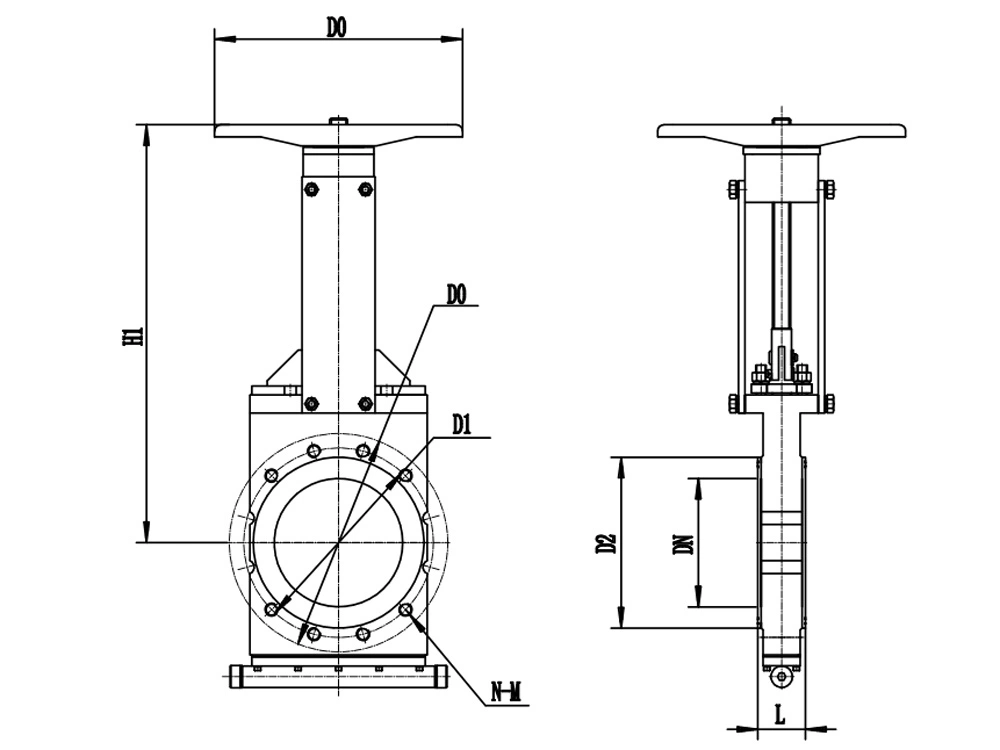

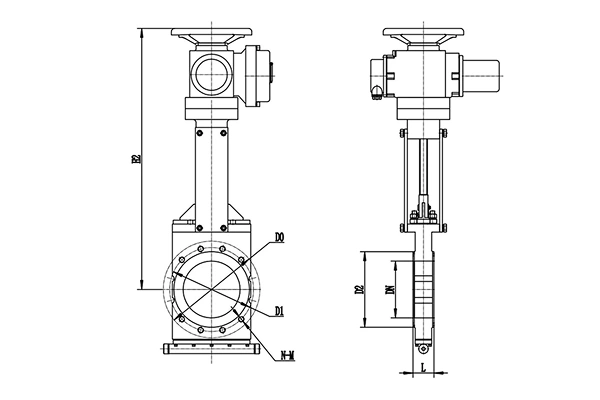

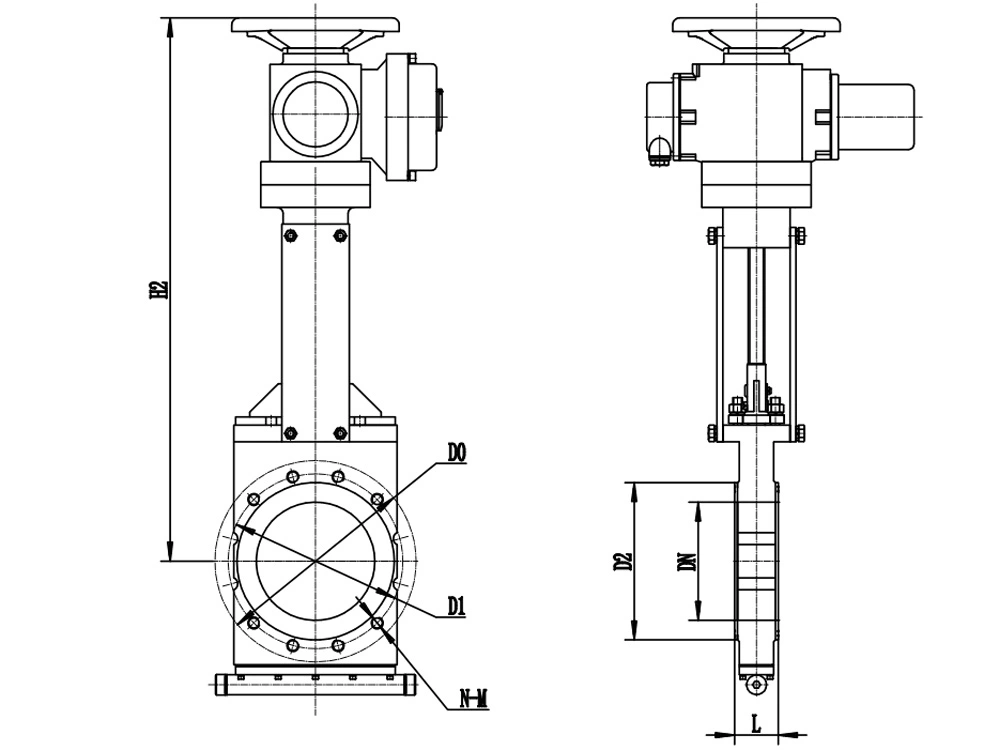

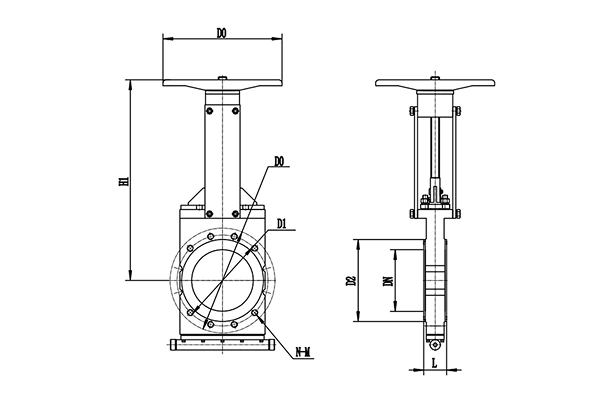

| Tamaño | L | D | D1 | D2 | D0 | N-M | H1 (De accionamiento manual) | H2 (de accionamiento eléctrico) | |
| DN | NPS | mm | mm | mm | mm | mm | mm | mm | mm |
| 80 | 3" | 55 | 200 | 160 | 132 | 240 | 8-M16 | 380 | 660 |
| 100 | 4" | 55 | 220 | 180 | 156 | 240 | 8-M16 | 460 | 740 |
| 150 | 6" | 60 | 285 | 240 | 211 | 300 | 8-M20 | 550 | 830 |
| 200 | 8" | 70 | 340 | 295 | 266 | 300 | 12-M20 | 650 | 920 |
| 250 | 10" | 70 | 405 | 355 | 319 | 400 | 12-M24 | 730 | 1010 |
| 300 | 12" | 76 | 460 | 410 | 370 | 400 | 12-M24 | 830 | 1158 |
| 350 | 14" | 76 | 520 | 470 | 429 | 550 | 16-M24 | 910 | 1238 |
| 400 | 16" | 82 | 580 | 525 | 480 | 550 | 16-M27 | 1020 | 1348 |
Nota:
1. Los planos de las válvulas que se muestran son solo para referencia.
2. Las especificaciones del producto y los datos técnicos pueden variar debido a mejoras en el diseño o actualizaciones del producto. Por favor, contacte con nuestro equipo de ventas para obtener la información más reciente.
3. Se ofrecen diseños y especificaciones personalizados bajo pedido.
