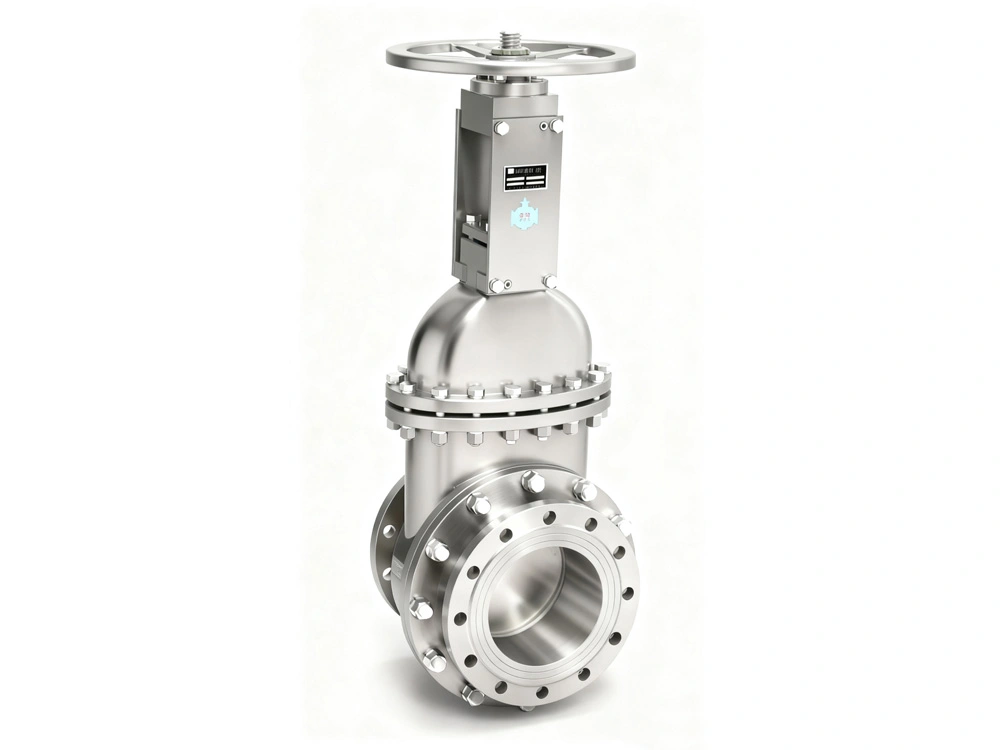

Válvula de compuerta de acero inoxidable de gran diámetro (80-500mm)
- Diámetro nominal: DN80-DN500
- Clasificación de presión: 1.0～25 MPa
- Extremos bridados: GB/T9124, ANSI B16.5
- Fluidos compatibles: Agua, vapor, aceite, lodos, medios corrosivos y de grado alimentario, etc.
- Temperatura de operación: -40 a 120°C
- Método de accionamiento: Manual, eléctrico, neumático, hidráulico
- Inspección y pruebas: GB/T 13927, API 598
- Tratamiento superficial: Decapado, pasivado, pulido (o según los requisitos del cliente)
| Cuerpo/Bonete o tapa | 304, 304L, 316, 316L |
| Compuerta | 304, 304L, 316, 316L |
| Vástago | 304, 304L |
| Material del sello | Elastómero a base de PTMEG |
Las válvulas de compuerta de acero inoxidable de gran diámetro están diseñadas para ofrecer un cierre fiable en sistemas que operan con altas presiones, temperaturas elevadas y fluidos corrosivos. Fabricadas con grados de acero inoxidable seleccionados según las exigencias de cada aplicación, garantizan una excelente resistencia al desgaste, un sellado seguro y una larga vida útil incluso en los entornos industriales más exigentes. Son ampliamente utilizadas en las industrias petroquímica, carboquímica, generación de energía, tratamiento de aguas, protección ambiental, metalúrgica, papelera, naval, alimentaria, farmacéutica y de nuevos materiales, donde proporcionan un rendimiento eficiente y una operación segura en sistemas de gran capacidad.

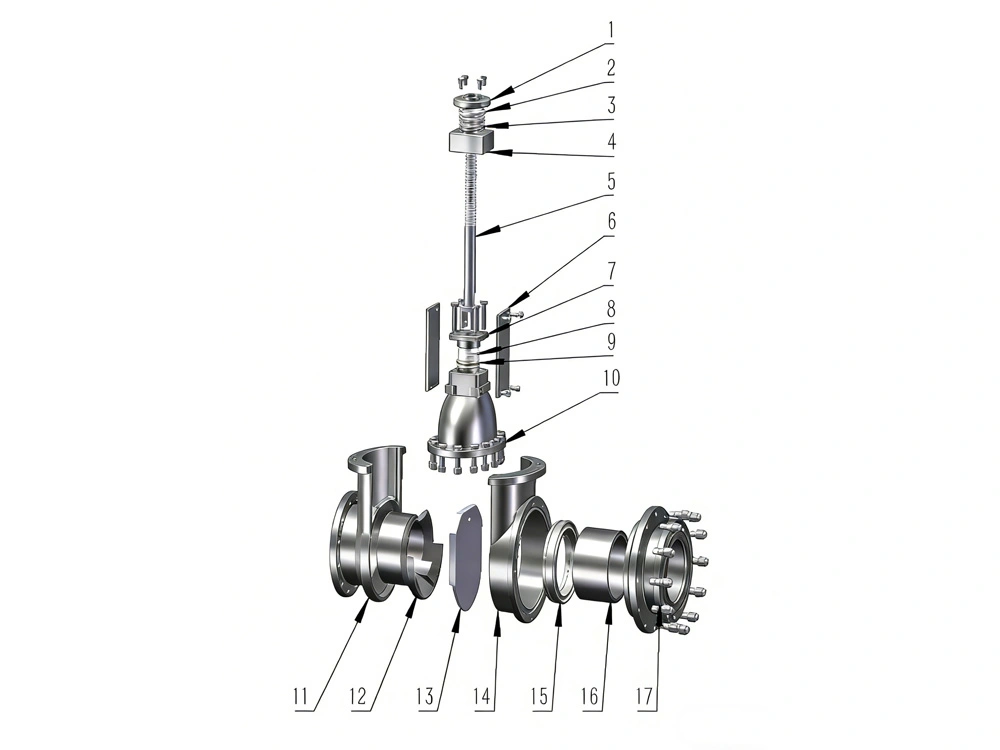

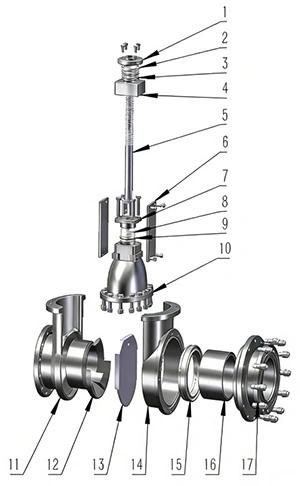

| No. | Componente | Cantidad |
| 1 | Brida de conexión | 1 |
| 2 | Rodamiento rígido de bolas | 1 |
| 3 | Rodamiento axial de bolas de una dirección | 2 |
| 4 | Carcasa del rodamiento | 1 |
| 5 | Conjunto del vástago | 1 |
| 6 | Placa de soporte | 2 |
| 7 | Prensaestopas | 1 |
| 8 | Cubierta de prensaestopas | N |
| 9 | Anillo de sellado del vástago | 1 |
| 10 | Bonete o tapa | 1 |
| 11 | Cuerpo izquierdo | 1 |
| 12 | Casquillo | 1 |
| 13 | Compuerta | 1 |
| 14 | Cuerpo derecho | 1 |
| 15 | Junta | 1 |
| 16 | Casquillo | 1 |
| 17 | Tapa de extremo | 1 |

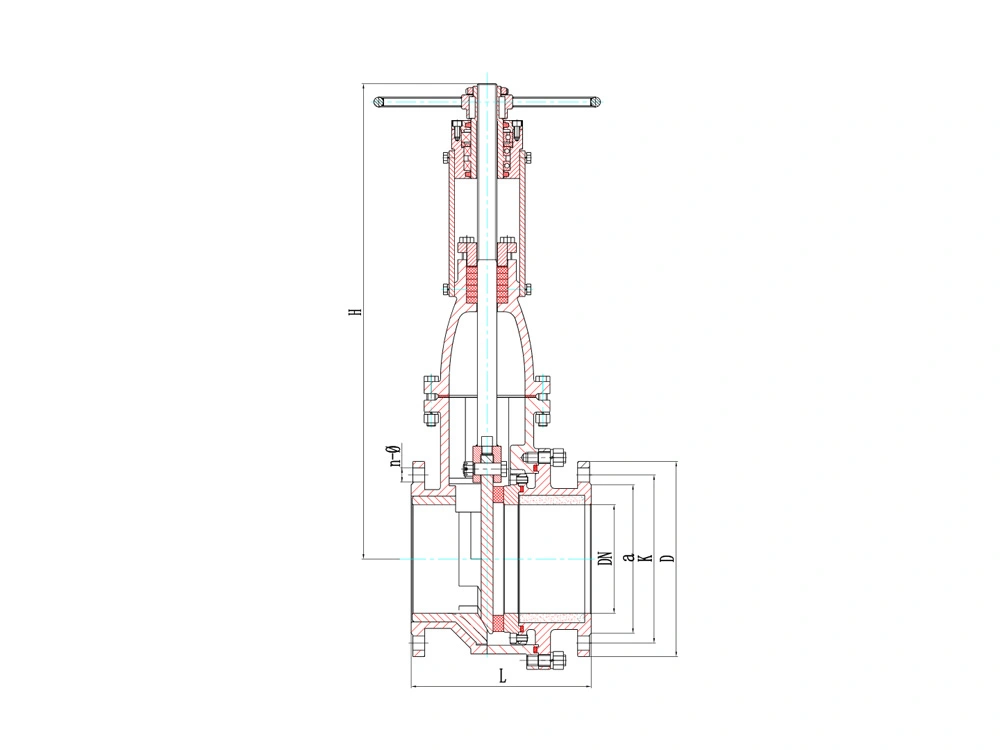

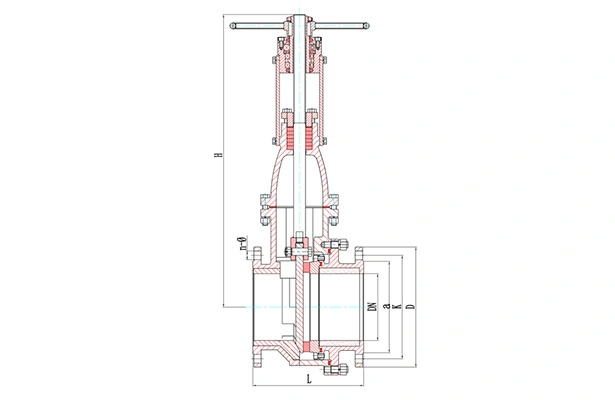

| Tamaño | L | D | K | n-Ø | a | H | |||
| De accionamiento eléctrico | De accionamiento manual | ||||||||
| DN | NPS | mm | mm | mm | mm | mm | mm | mm | |
| 80 | 3" | 170 | 200 | 160 | 8-18 | 132 | 660 | 380 | |
| 100 | 4" | 189 | 220 | 180 | 8-18 | 156 | 690 | 420 | |
| 125 | 5" | 231 | 250 | 210 | 8-18 | 184 | 800 | 510 | |
| 150 | 6" | 251 | 285 | 240 | 8-22 | 211 | 870 | 580 | |
| 175 | 7" | 274 | 315 | 270 | 8-22 | 240 | 1040 | 730 | |
| 200 | 8" | 332 | 340 | 295 | 8-22 | 266 | 1120 | 800 | |
| 225 | 9" | 332 | 370 | 325 | 8-22 | 295 | 1190 | 870 | |
| 250 | 10" | 374 | 395 | 350 | 12-22 | 319 | 1350 | 1050 | |
| 300 | 12" | 374 | 445 | 400 | 12-22 | 370 | 1520 | 1120 | |
| 350 | 14" | 406 | 505 | 460 | 16-22 | 429 | 1580 | 1180 | |
| 400 | 16" | 425 | 450 | 565 | 515 | 16-26 | 480 | 1720 | 1330 |
| 450 | 18" | 490 | 615 | 565 | 20-26 | 530 | 1910 | 1470 | |
| 500 | 20" | 560 | 546 | 670 | 620 | 20-26 | 582 | 2080 | 1630 |
| 600 | 24" | 600 | 780 | 725 | 20-30 | 682 | 2280 | 1750 | |
| 700 | 28" | 700 | 895 | 840 | 24-30 | 794 | 2750 | 2200 | |
| Tamaño | L | D | K | n-Ø | a | H | |||
| De accionamiento eléctrico | De accionamiento manual | ||||||||
| DN | NPS | mm | mm | mm | mm | mm | mm | mm | |
| 80 | 3" | 170 | 200 | 160 | 8-18 | 132 | 660 | 380 | |
| 100 | 4" | 189 | 220 | 180 | 8-18 | 156 | 690 | 420 | |
| 125 | 5" | 231 | 250 | 210 | 8-18 | 184 | 800 | 510 | |
| 150 | 6" | 251 | 285 | 240 | 8-22 | 211 | 870 | 580 | |
| 175 | 7" | 274 | 315 | 270 | 8-22 | 240 | 1040 | 730 | |
| 200 | 8" | 332 | 340 | 295 | 12-22 | 266 | 1120 | 800 | |
| 225 | 9" | 332 | 370 | 325 | 12-22 | 295 | 1190 | 870 | |
| 250 | 10" | 374 | 405 | 355 | 12-26 | 319 | 1350 | 1050 | |
| 300 | 12" | 374 | 460 | 410 | 12-26 | 370 | 1520 | 1120 | |
| 350 | 14" | 406 | 520 | 470 | 16-26 | 429 | 1580 | 1180 | |
| 400 | 16" | 425 | 450 | 580 | 525 | 16-30 | 480 | 1720 | 1330 |
| 450 | 18" | 490 | 640 | 585 | 20-30 | 548 | 1910 | 1470 | |
| 500 | 20" | 560 | 546 | 715 | 650 | 20-33 | 609 | 2080 | 1630 |
| 600 | 24" | 600 | 840 | 770 | 20-36 | 720 | 2280 | 1750 | |
| 700 | 28" | 700 | 910 | 840 | 24-36 | 794 | 2750 | 2200 | |
| Tamaño | L | D | K | n-Ø | a | H | |||
| De accionamiento eléctrico | De accionamiento manual | ||||||||
| DN | NPS | mm | mm | mm | mm | mm | mm | mm | |
| 80 | 3" | 170 | 200 | 160 | 8-18 | 132 | 660 | 380 | |
| 100 | 4" | 189 | 235 | 190 | 8-22 | 156 | 690 | 420 | |
| 125 | 5" | 231 | 270 | 220 | 8-26 | 184 | 800 | 510 | |
| 150 | 6" | 251 | 300 | 250 | 8-26 | 211 | 870 | 580 | |
| 175 | 7" | 274 | 330 | 280 | 12-26 | 248 | 1040 | 730 | |
| 200 | 8" | 332 | 360 | 310 | 12-26 | 274 | 1120 | 800 | |
| 125 | 9" | 332 | 395 | 340 | 12-30 | 302 | 1190 | 870 | |
| 250 | 10" | 374 | 425 | 370 | 12-30 | 330 | 1350 | 1050 | |
| 300 | 12" | 374 | 485 | 430 | 16-30 | 389 | 1520 | 1120 | |
| 350 | 14" | 406 | 555 | 490 | 16-33 | 448 | 1580 | 1180 | |
| 400 | 16" | 425 | 450 | 620 | 550 | 16-36 | 503 | 1720 | 1330 |
| 450 | 18" | 490 | 670 | 600 | 20-36 | 548 | 1910 | 1470 | |
| 500 | 20" | 560 | 546 | 730 | 660 | 20-36 | 609 | 2080 | 1630 |
| 600 | 24" | 600 | 845 | 770 | 20-39 | 720 | 2280 | 1750 | |
| 700 | 28" | 700 | 960 | 875 | 24-42 | 820 | 2750 | 2200 | |
| Tamaño | L | D | K | n-Ø | a | H | ||
| De accionamiento eléctrico | De accionamiento manual | |||||||
| DN | NPS | mm | mm | mm | mm | mm | mm | mm |
| 100 | 4" | 244 | 235 | 190 | 8-22 | 156 | 740 | 420 |
| 125 | 5" | 283 | 270 | 220 | 8-26 | 184 | 790 | 480 |
| 150 | 6" | 314 | 300 | 250 | 8-26 | 211 | 860 | 530 |
| 175 | 7" | 314 | 350 | 295 | 12-30 | 258 | 1060 | 660 |
| 200 | 8" | 374 | 375 | 320 | 12-30 | 284 | 1150 | 750 |
| 225 | 9" | 374 | 420 | 355 | 12-33 | 315 | 1150 | 750 |
| 250 | 10" | 403 | 450 | 385 | 12-33 | 345 | 1320 | 930 |
| 300 | 12" | 421 | 515 | 450 | 16-33 | 409 | 1320 | 930 |
| 350 | 14" | 475 | 580 | 510 | 16-36 | 465 | 1580 | 1130 |
| 400 | 16" | 518 | 660 | 585 | 16-39 | 535 | 1640 | 1190 |
| 450 | 18" | 580 | 685 | 610 | 20-39 | 560 | 2080 | 1650 |
| 500 | 20" | 650 | 755 | 670 | 20-42 | 615 | 2300 | 1800 |
| 600 | 24" | 720 | 890 | 795 | 20-48 | 735 | 2450 | 2200 |
| Tamaño | L | D | K | n-Ø | a | H | ||
| De accionamiento eléctrico | De accionamiento manual | |||||||
| DN | NPS | mm | mm | mm | mm | mm | mm | mm |
| 100 | 4" | 244 | 250 | 200 | 8-26 | 168 | 740 | 420 |
| 125 | 5" | 283 | 295 | 240 | 8-30 | 202 | 790 | 480 |
| 150 | 6" | 314 | 345 | 280 | 8-33 | 240 | 860 | 530 |
| 175 | 7" | 314 | 375 | 310 | 12-33 | 270 | 1060 | 660 |
| 200 | 8" | 374 | 415 | 345 | 12-36 | 300 | 1150 | 750 |
| 225 | 9" | 374 | 440 | 370 | 12-36 | 325 | 1150 | 750 |
| 250 | 10" | 403 | 470 | 400 | 12-36 | 352 | 1320 | 930 |
| 300 | 12" | 421 | 530 | 460 | 16-36 | 412 | 1320 | 930 |
| 350 | 14" | 475 | 600 | 525 | 16-39 | 475 | 1580 | 1130 |
Notas
- Las especificaciones de las válvulas que aparecen en las tablas anteriores son solo de referencia.
- Las especificaciones y los datos técnicos del producto pueden variar debido a mejoras o actualizaciones; por favor, contáctenos para obtener la información más reciente.
- Las válvulas pueden personalizarse según los requisitos del cliente.
