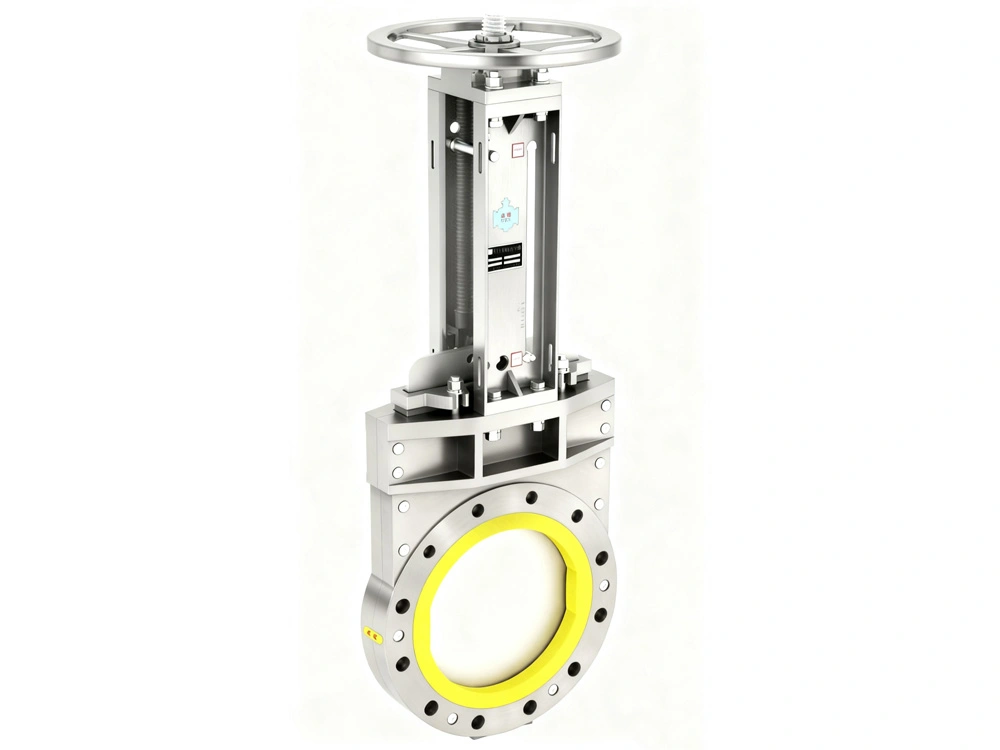

Válvula de guillotina tipo wafer de gran diámetro (Válvula delgada de acero inoxidable, L 55-95 mm)
- Diámetro nominal: DN80-DN500
- Clasificación de presión: PN1.0-PN2.5 MPa
- Extremos bridados: GB/T 9124, ANSI B16.5
- Fluidos compatibles: Agua, vapor, aceite, lodos, fluidos corrosivos y de grado alimentario, etc.
- Temperatura de operación: -40 a 120°C
- Método de accionamiento: Manual, eléctrico, neumático, hidráulico
- Inspección y pruebas: GB/T 13927, API 598
- Tratamiento superficial: Decapado, pasivado, pulido (o según los requisitos del cliente)
| Cuerpo | 304, 304L, 316, 316L |
| Compuerta | 304, 304L, 316, 316L |
| Asiento o tapa | PU/NBR |
| Tuerca | H62 |
| Vástago | 304, 304L |
| Cubierta | NBR/EPDM |
Las válvulas de guillotina tipo wafer delgada DZFP-Z están diseñadas para aplicaciones con altos caudales, elevadas presiones, fluidos corrosivos y espacios de instalación reducidos. Su diseño compacto facilita el montaje sin comprometer la resistencia ni el rendimiento, ofreciendo un cierre fiable y un funcionamiento eficiente en condiciones de trabajo exigentes. Disponibles en diferentes materiales para adaptarse a las características del fluido y a los requisitos de presión y caudal, son una solución ideal para las industrias petroquímica, carboquímica, generación de energía, tratamiento de aguas, protección ambiental, metalúrgica, papelera, naval, alimentaria, farmacéutica y de nuevos materiales, donde se requiere un rendimiento seguro, duradero y de alta fiabilidad.

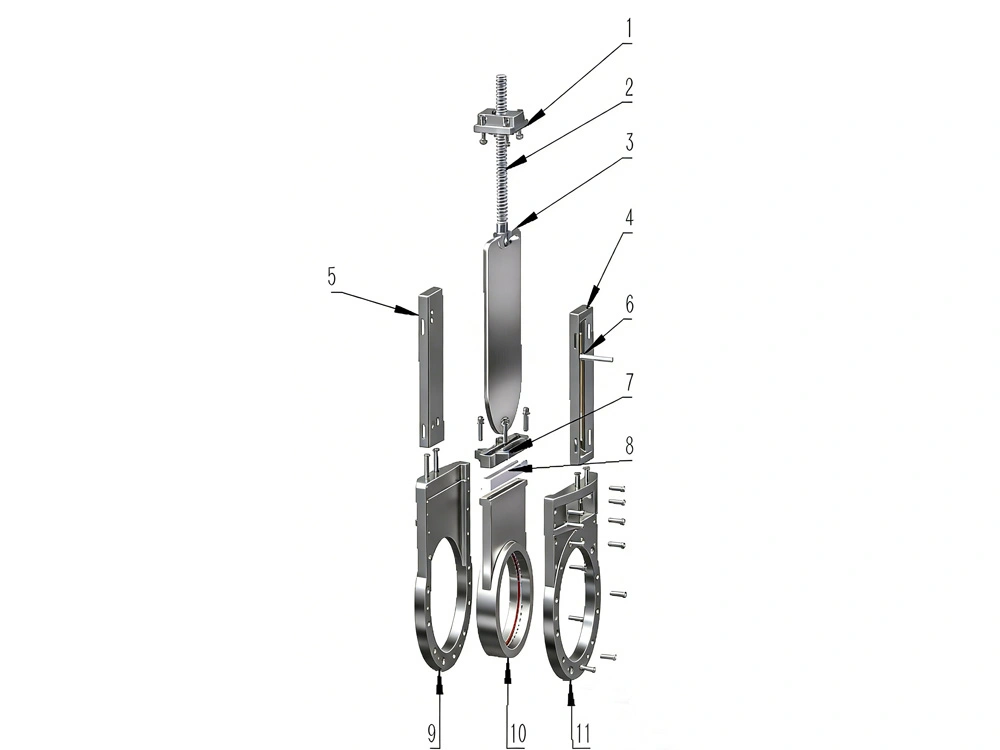

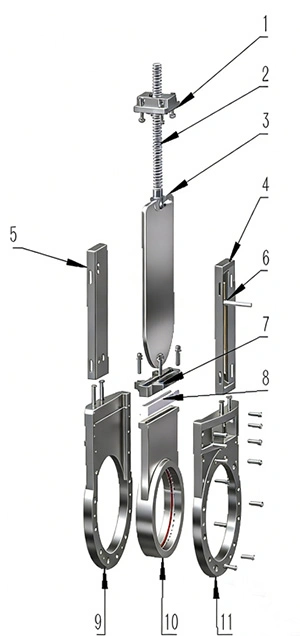

| No. | Componente | Cantidad |
| 1 | Carcasa del rodamiento | 1 |
| 2 | Vástago | 1 |
| 3 | Compuerta | 1 |
| 4 | Conjunto de placa de soporte derecha | 1 |
| 5 | Conjunto de placa de soporte izquierda | 1 |
| 6 | Pasador/pin de bloqueo | 1 |
| 7 | Prensaestopas | 1 |
| 8 | Bloque de sellado de compuerta | 1 |
| 9 | Cuerpo izquierdo | 1 |
| 10 | Casquillo integral | 1 |
| 11 | Cuerpo correcto | 1 |

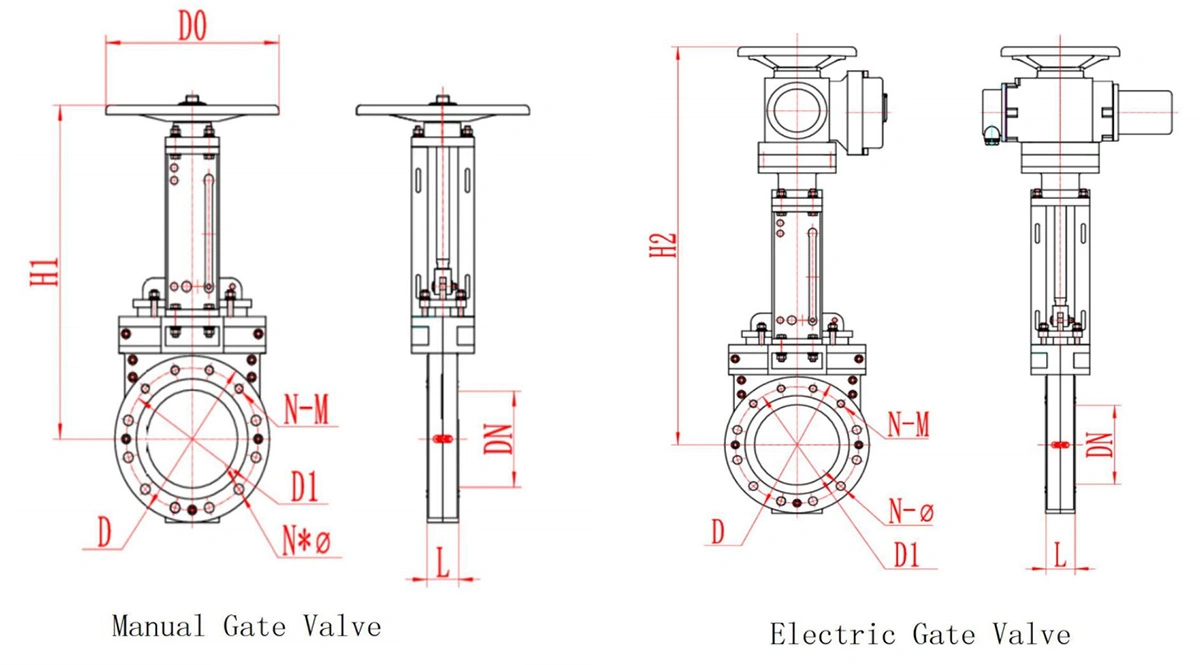

| Tamaño | L | D | D1 | D0 | N-M | N-Ø | H1 (De accionamiento manual) | H2 (de accionamiento eléctrico) | |
| DN | NPS | mm | mm | mm | mm | mm | mm | mm | mm |
| 80 | 3" | 55 | 200 | 160 | 240 | 2-M16 | 6-18 | 380 | 660 |
| 100 | 4" | 55 | 220 | 180 | 240 | 28-M16 | 6-18 | 460 | 740 |
| 150 | 6" | 60 | 285 | 240 | 300 | 2-M20 | 6-22 | 550 | 830 |
| 200 | 8" | 70 | 340 | 295 | 300 | 4-M20 | 8-22 | 650 | 920 |
| 250 | 10" | 70 | 405 | 355 | 400 | 4-M24 | 8-26 | 730 | 1010 |
| 300 | 12" | 76 | 460 | 410 | 400 | 4-M24 | 8-26 | 830 | 1158 |
| 350 | 14" | 76 | 520 | 470 | 550 | 6-M24 | 10-26 | 910 | 1238 |
| 400 | 16" | 95 | 580 | 525 | 550 | 6-M27 | 10-30 | 1020 | 1348 |
Notas
- Las especificaciones de las válvulas que aparecen en las tablas anteriores son solo de referencia.
- Las especificaciones del producto y los datos técnicos pueden variar debido a mejoras o actualizaciones; por favor, contáctenos para obtener la información más reciente.
- Las válvulas pueden personalizarse según los requisitos del cliente.
